Boardview Grafico Netbook G5 G6 EF10MIX en PDF

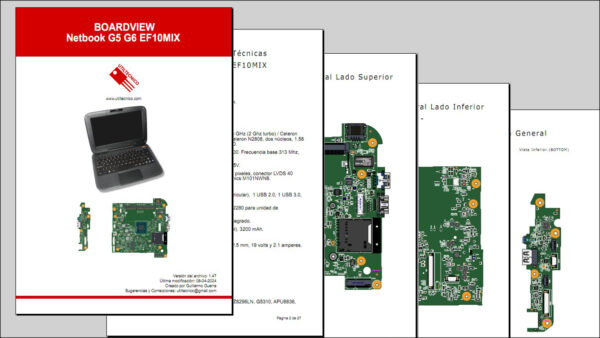

Esta documentación técnica fue creada íntegramente por mí, por lo tanto, la hace única, dibujada íntegramente en formato vectorial, para ser visualizada como un archivo PDF. Esta documentación es ideal para Técnicos que quieran hacer reparaciones sobre la notebook modelo G5 y G6.

Ventajas:

* El grafico esta realizado a escala, por lo que es exactamente igual que una placa real, esto es indispensable para localizar componentes.

* Se pueden ver los componentes tanto de la Mainboard como de la I/O Board, de ambos lados, superior e inferior.

* Mediante el buscador se puede encontrar inmediatamente cualquier componente, viendo su ubicación en el grafico realista, lo que permite ubicar sobre la placa en la que trabajamos cualquier componente de forma muy fácil sin perder tiempo en unos pocos segundos, mas rápidos que en un boardview de líneas.

* Todos los semiconductores están identificados, lo que ahorra mucho tiempo a la hora de buscar información.

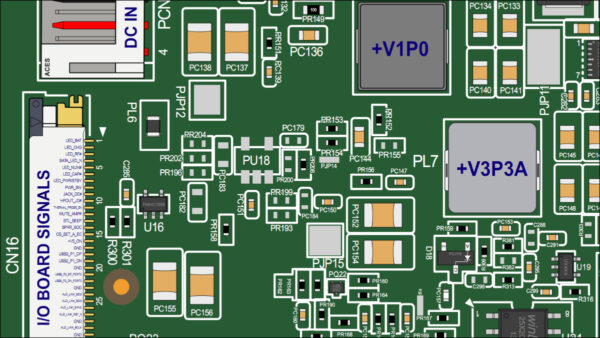

* Los semiconductores, transistores, mosfet, diodos, etc. tienen identificadas sus terminales (Pinout) para una rápida medición.

* Todos los conectores relevantes para las reparaciones tienen su PINOUT correspondiente y el nombre de las señales que les corresponden.

* Las bobinas de las fuentes principales están identificadas para una rápida medición.

* Valores normales de lectura en puntos estratégicos de la placa para ayudar al diagnostico de fallas.

* Al estar creada en vectores se puede hacer zoom en cualquier parte sin pixelado ni pérdida de calidad, pudiendo ver absolutamente cualquier componente de la placa, sin importar lo pequeño que sea.

* Apto para impresión y al ser dibujado en vectores la calidad de impresión será inmejorable.

* Se pueden deshabilitar diferentes capas para que el grafico muestre mas o menos información.

* Incluye de regalo el Esquemático de la motherboard.

Costo: 10 $ (Dólares).

Forma de Pago: Transferencia, Mercadopago, USDT.

Como adquirirlo: contáctame al correo utiltecnico@gmail.com con el asunto “Quiero el boardview grafico G5”.
