Diagrama de conexion Audio del Panel Frontal de una computadora PC

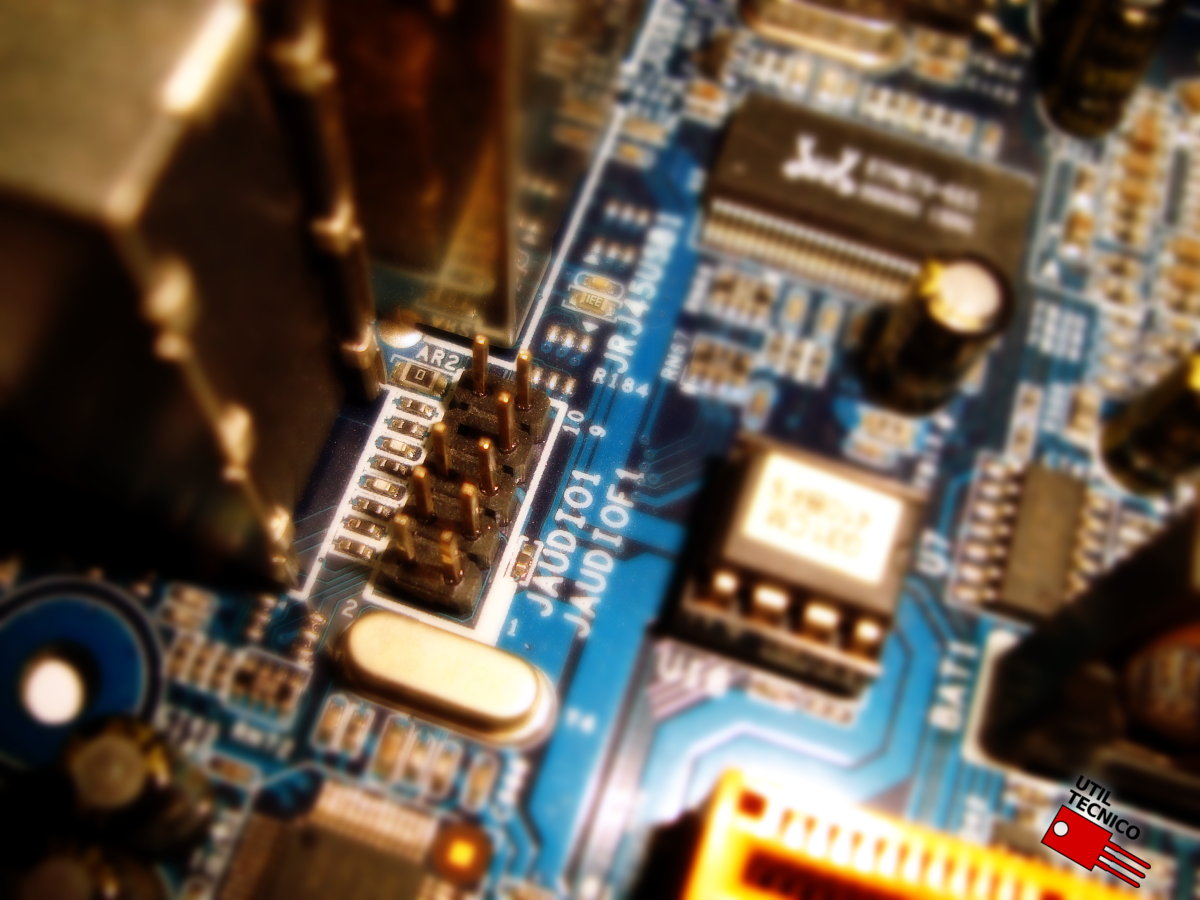

Existen dos normas de conexión de audio para el panel frontal en las PC o computadoras de escritorio, normalmente el frente se conecta a la motherboard a través de un cable con una única ficha, lo que facilita conectarlo, sin embargo en otros casos cada cable tiene un conector, es aquí donde se complica, a continuación los esquemas de conexión de audio del panel frontal de una computadora.

Tenemos dos estándares de audio que podemos encontrar en una placa de computadora de escritorio, AC’97 y HD Audio:

El estándar AC’97, o Audio Codec ’97, fue un avance crucial en la integración del audio en las placas base de las computadoras. Introducido a finales de la década de 1990 por Intel, permitió a los usuarios disfrutar de capacidades de sonido básicas en sus sistemas informáticos. Sin embargo, con el tiempo, su calidad de audio limitada y su falta de soporte para características avanzadas como el sonido envolvente y los canales de alta definición lo llevaron a ser reemplazado por estándares más modernos.

Por otro lado, el estándar HD Audio (High Definition Audio) representó un salto significativo en la calidad del sonido en las computadoras. Introducido a principios de los años 2000, HD Audio ofreció una experiencia de audio notablemente mejorada en comparación con su predecesor, AC’97. Con soporte para audio de alta definición y características avanzadas como sonido envolvente 7.1.

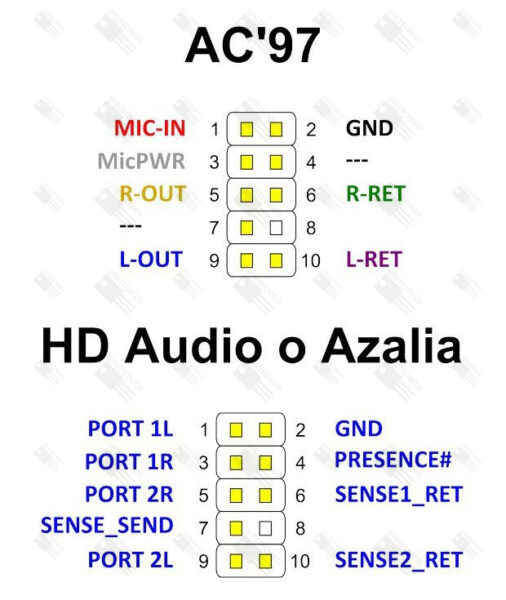

Los dos tipos de conexión estandarizados son AC’97 y HD Audio, el primero es el mas antiguo y utilizado, el ultimo también se lo conoce como conexión Azalia. En la imagen anterior podrás ver un esquema de la conexión de audio al panel frontal, los nombres en los cables pueden cambiar ligeramente, por ejemplo en vez de decir R-OUT puede decir SPK-R, “out” es por salida en ingles, y “spk” por speaker (altavoz en ingles).
