Todo sobre las netbooks Conectar Igualdad del Gobierno Argentino

Si bien se entregaron gran variedad de marcas diferentes, realmente la cantidad de modelos no son tantos como marcas hay, esto es por que varios fabricantes o distribuidores entregaban un mismo modelo de fabricación china que era personalizado con su propia marca y software. Todos los modelos incluían una versión de Windows y alguna distribución de Linux, como Pixart, Rxart y Huayra.

Este articulo no solo es valido para el Plan Conectar Igualdad del gobierno argentino si no también para el “Plan Sarmiento”, “Alfabetización Digital”, “Primaria Digital”, “Inclusión Digital Educativa”, “Aprender Conectados”, “Plan Federal Juana Manso” y otros planes similares de Latinoamérica que utilizaron equipos iguales aunque con otra denominación y marca. En Brasil “Um Computador por Aluno (Prouca)”, en Uruguay “Conectividad Educativa de Informática Básica para el Aprendizaje en Línea (Ceibal)” y en Venezuela “Canaima Educativo”. Además algunos de estos equipos también se distribuyen o distribuyeron como modelos comerciales en Argentina y otras partes del mundo, como el modelo G2 de Exo.

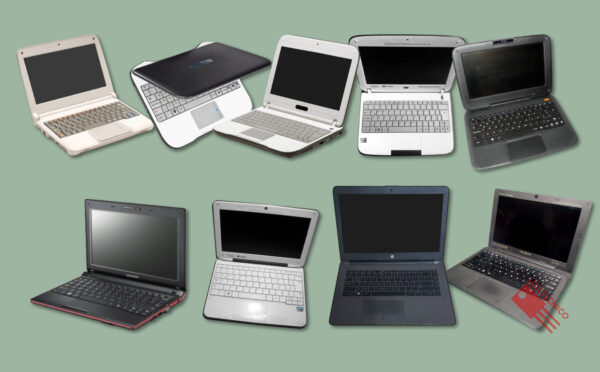

Las diferentes marcas que podemos encontrar de las netbook Conectar Igualdad son Bangho, BGH, Coradair, CX, Depot, Exo, Edunec, Haier, Ken Brown, Lenovo, Magalhaes, NBX, Noblex, Novatech, SUA, PCBox, PULSARe y Samsung.

Oficialmente no hay una denominación exacta para todos los modelos, siendo yo mismo, quien escribe este articulo, un técnico de computadoras, me valgo de los años trabajando con estos equipos, consultas a gran cantidad de otros técnicos e investigación en Internet para establecer una denominación clara y diferenciable entre todos los modelos. Es así que los diferentes equipos se denominan por lo general con la letra “G” y un numero, la letra G puede venir según la interpretación de la palabra “Generación” o “Genérico”, exceptuando las de marca Samsung, ya que estas a diferencia de las demás son solo del fabricante Samsung sin ningún tipo de duda, ya que están estampadas externamente con su marca, es decir no son “genéricas”.

Nota Importante: Este articulo técnico esta en constante actualización agregando datos y si fuera necesario, correcciones, por lo que te aconsejo que lo guardes en favoritos para futuras referencias. Hay muchas variaciones de estos equipos por lo que toda la información que aquí coloco antes tengo que chequearla fehacientemente. Se busca la mayor precisión en este articulo, si tienes alguna información extra que consideres necesaria o encuentres algún error, podes dejármelo en los comentarios con tu correo electrónico y yo me contactare, toda la información debe ser chequeable con fotos o fuentes comprobables.

Ultima Actualización:
12-5-2024: Correcciones menores en características de pantallas.

13-04-2024: Agregados los tipos de refrigeración y compatibilidad comprobada de discos SSD en las G2, G3 y G4.
15-09-2024: Información ampliada de Netbooks G5 y G6, agregada la compatibilidad con SSD en los modelos G5 y soporte máximo de memoria RAM. Agregado vinculo al video para adaptar disco sata en el modelo G7. Agregado el peso de varios modelos. Agregada informacion del modelo Dell Latitude 3120 P32T,

Canal de Youtube de NETBOOK del Gobierno

Índice:

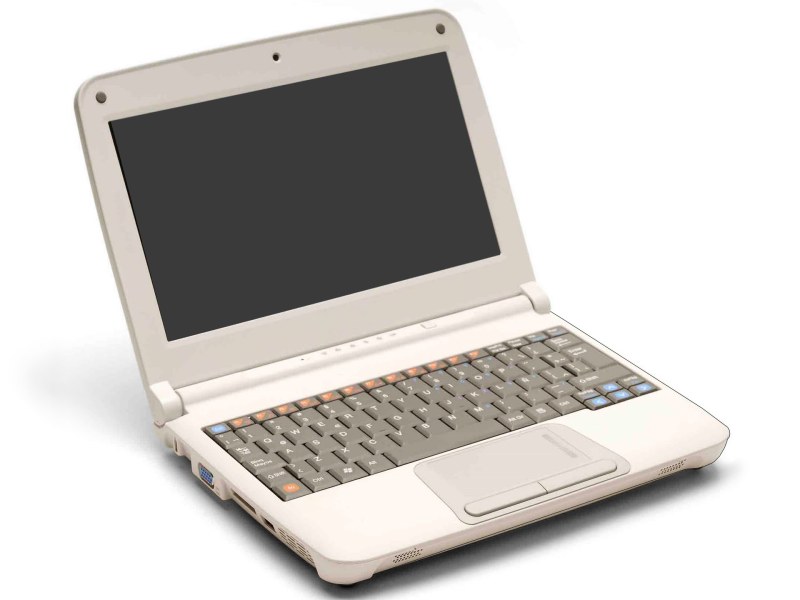

Netbook Conectar Igualdad Generación 1 (G1): Es el primer modelo que se entrego, fácilmente reconocible por su decorado en cuero y su distintivo sector de luces indicadoras. Esta netbook es muy conocida también con la marca y modelo Exo X352. Tiene una carcasa muy robusta aunque no es tan fácil para desarmar como lo serán modelos posteriores de netbooks de Conectar Igualdad, sin embargo tiene como ventaja que para acceder al disco, memoria y placa WiFi, solamente hay que quitar una tapa de cinco tornillos. El cable flex que se utiliza para conectar el disco duro es el mismo que tienen las netbooks G2 y G3. Todas las etapas de la motherboard están incorporadas en una única placa, el botón de power (encendido) esta instalado sobre una pequeña placa rectangular que se conecta mediante un cable FFC o cable plano y que además aloja los LEDs indicadores. Este modelo de netbook puede incluir dos diferentes tipos de pantalla, tal como se explica abajo en las descripciones, podemos usar cualquiera de las dos siempre y cuando se cambie el cable flex. La resistencia de la motherboard a fallas eléctricas es muy buena, no es muy frecuente que se rompan estas placas. Su conector de carga esta soldado sobre la motherboard y es muy robusto, también es difícil que pueda dañarse.

  • Sistema operativo nativo: Windows XP y Linux.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N450, 1.66 GHz. Soldado.
  • Refrigeración: Activa (Disipador + Cooler).
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Cámara: Drivers instalados automáticamente con Windows 7 x86.
  • Memoria RAM: 1 zócalo, 1Gb, 667 Mhz, DDR2, 1.8V.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA  1024 x 600 pixeles, conector LVDS 30 o 40 pines (dos versiones). Display de Referencia HannStar HSD101PFW2-B01 Rev: 0 (30 pines), Chungwa CLAA101NB01 (40 pines). NOTA: No confundir el conector de 30 pines con  32 pines, ya que esos dos pines extras en realidad son soportes de soldado para el conector.
  • Salida de Vídeo: VGA.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD, 3G (opcional).
  • Zócalos expansión: PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8191SE.
  • Disco: Sata de 160 Gb.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación:  Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS E10ISX.
  • Embebed control: IT8502E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5159.
  • Controlador Ethernet: RTL8103T.
  • Bios EPROM: 1 Mb, 3.3V.
  • Fuentes DC-DC: OZ8602, OZ815LN, OZ8291. OZ8138.

» Volver al Índice.

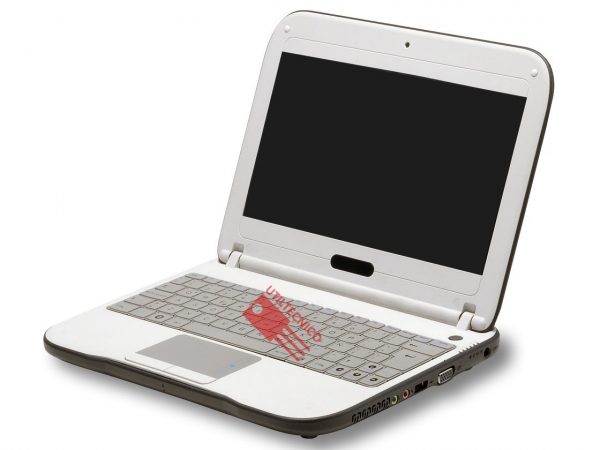

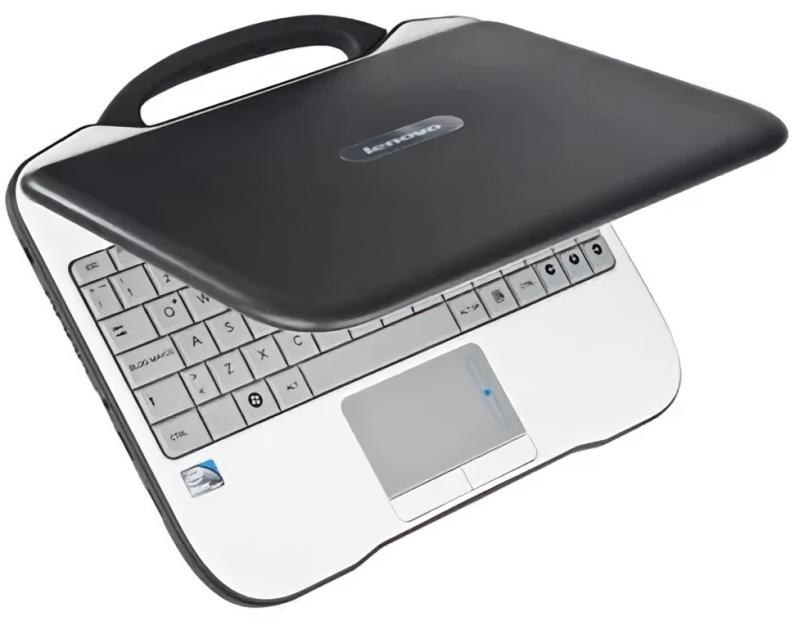

Netbook Conectar Igualdad Generación 2 (G2): Este modelo viene en diferentes marcas y es fácilmente reconocible por su forma de bordes redondeados y gran manija para transporte. Se conoce también como X355. Tiene instalado una versión actualizada del procesador de la G1 que le permite soportar memorias DDR3. Su carcaza es muy robusta y fácil para desarmar, tornillos debajo de la carcasa, teclado y batería, la carcasa es tan solida que incluso sin tornillos se mantiene muy firme, sin embargo a veces pueden romperse las fijaciones de las bisagras, aunque esto no impide que la tapa se mantenga en su posición, abierta o cerrada. El teclado es extremadamente fácil para retirar, una desventaja de este diseño es que para acceder al disco y memoria es necesario retirar el teclado. La placa motherboard no tiene todo integrado, la etapa de audio y algunas conexiones están en una pequeña placa llamada “placa I/O” o “placa IO” por Input y Output (entrada y salida en ingles) donde se encuentran el IC controlador de audio, conector de micrófono y salida de audio, el conector VGA, un puerto USB y la conexión para los parlantes internos, Leds indicadores y el botón de power. Esta placa se comunica con la motherboard mediante un cable flex y un cable FFC, si alguno de estos cables no están bien conectados el equipo no enciende. Algunos modelos pueden incluir una pequeña placa lectora SD que se conecta a la motherboard a través de un cable FFC. El conector de carga se conecta a la motherboard mediante cuatros cables, dos para el positivo y dos negativo, el conector es muy robusto y es poco probable que se dañe. En cuanto a la placa motherboard a excepción de una falla típica en la que se quema un fusible a la entrada de su alimentación, por lo demás es bastante robusta.

  • Sistema operativo nativo: Windows XP y Linux.
  • Otros Sistemas probados: Windows 7 x32.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N455, 1.66 GHz. Soldado.
  • Refrigeración: Activa (Disipador + Cooler Bi-Sonic HP351005H-03C).
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Almacenamiento: Disco Sata de 160 Gb a 250 Gb.
  • SSD Compatibilidad comprobada: GIGABYTE GP-GSTFS31120GNTD.
  • SSD Incompatibilidad comprobada: KINGSTON SA400S37/120g, AMD RADEON R3SL120G.
  • Memoria RAM: 1Gb, 1333 Mhz, DDR3, 1.5V.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de referencia InfoVision Optoelectronics M101NWT2.
  • Salida de Vídeo: VGA.
  • Cámara: Cámara 640 x 480 a 30fps. Drivers instalados automáticamente con Windows 7 x86.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD (opcional), 3G (opcional).
  • Zócalos expansión: PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8191SE.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS E11IS2 Rev: C + E11IS2 IO BD.
  • Embebed control: IT8502E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5138 (opcional en Cardreader BD E11IS2).
  • Controlador Ethernet: RTL8103T.
  • Bios EPROM: 1 Mb, 3.3V.
  • Fuentes DC-DC: OZ8618LN, OZ815LN, OZ8291LN, OZ8138LN, OZ8033GN.

» Descargar drivers netbook G2 segunda generación

» Volver al Índice.

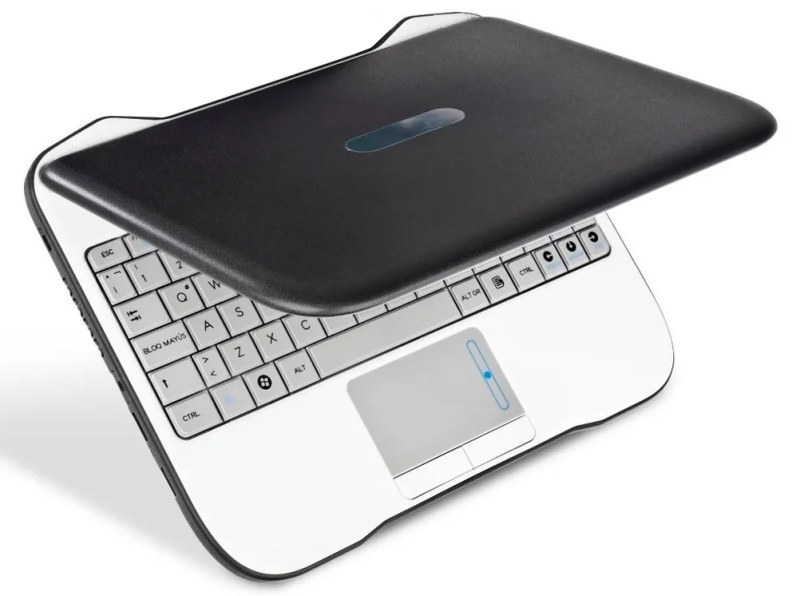

Netbook Conectar Igualdad Generación 3 (G3): Es idéntica a la netbook de generación anterior (G2) tanto en su hardware como en su carcasa, a excepción de que no trae manija de transporte. Todas sus partes internas y externas son compatibles con el modelo de la generación anterior por lo que se puede utilizar cualquier parte de ambas netbooks como repuesto para cualquiera de ellas. El sistema operativos y drivers es el mismo en ambos modelos al igual que utilizan el mismo cargador.

  • Sistema operativo nativo: Windows XP y Linux.
  • Otros Sistemas probados: Windows 7 x32.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N455, 1.66 GHz. Soldado.
  • Refrigeración: Activa (Disipador + Cooler Bi-Sonic HP351005H-03C).
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Almacenamiento: Disco Sata de 160 Gb a 250 Gb.
  • SSD Compatibilidad comprobada: GIGABYTE GP-GSTFS31120GNTD.
  • SSD Incompatibilidad comprobada: KINGSTON SA400S37/120g, AMD RADEON R3SL120G.
  • Memoria RAM: 1Gb, 1333 Mhz, DDR3, 1.5V.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de referencia InfoVision Optoelectronics M101NWT2.
  • Salida de Vídeo: VGA.
  • Cámara: Cámara 640 x 480 a 30fps. Drivers instalados automáticamente con Windows 7 x86.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD (opcional), 3G (opcional).
  • Zócalos expansión: PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8191SE.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS E11IS2 Rev: C + E11IS2 IO BD.
  • Embebed control: IT8502E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5138 (opcional en Cardreader BD E11IS2).
  • Controlador Ethernet: RTL8103T.
  • Bios EPROM: 1 Mb, 3.3V.
  • Fuentes DC-DC: OZ8618LN, OZ815LN, OZ8291LN, OZ8138LN, OZ8033GN.
  • Peso c/batería: 1,490 Kg.

» Descargar drivers netbook G3 tercera generación

» Volver al Índice.

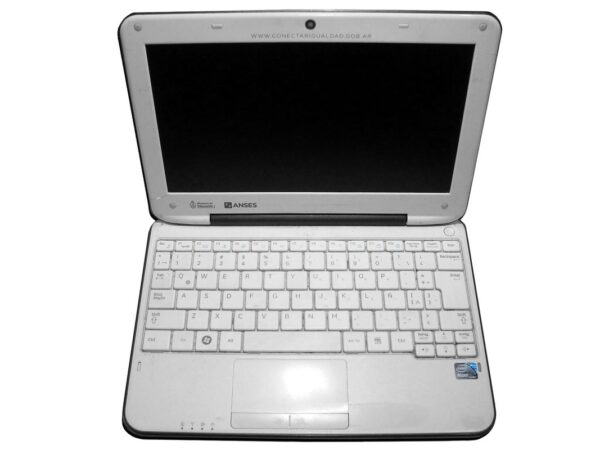

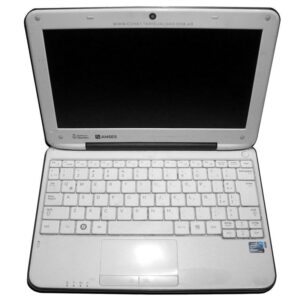

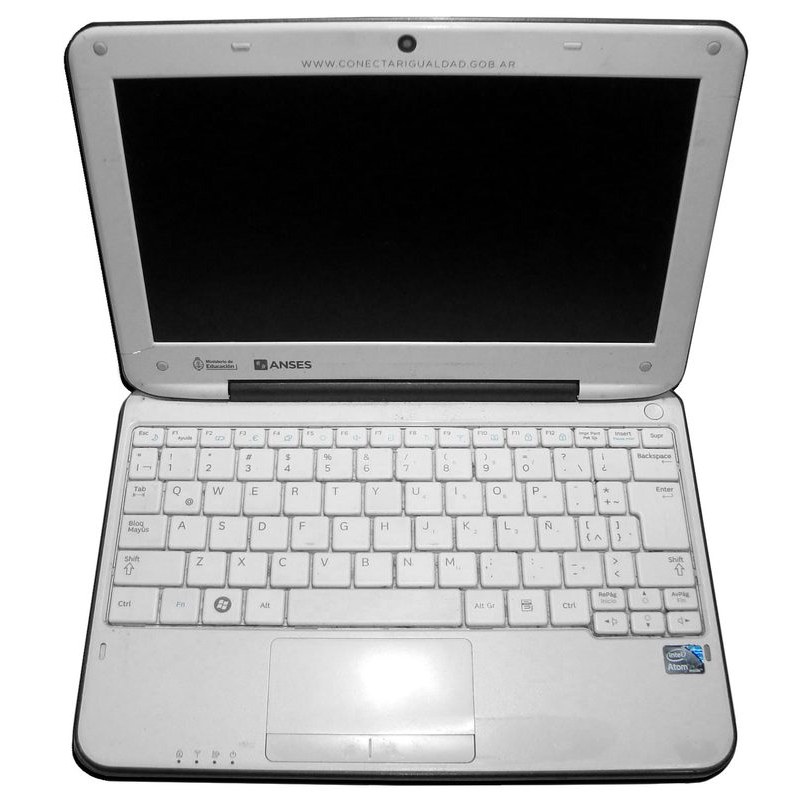

Netbook Conectar Igualdad Samsung NP100

Netbook Conectar Igualdad Samsung NP100: También se la puede encontrar como Bangho Suma 1012, pero hay que aclarar que no es genérica como las otras, el fabricante es Samsung, incluso su motherboard es de este mismo fabricante. Tiene una carcasa robusta y no presenta problema de bisagras, la desventaja es que para acceder al disco es necesario quitar la parte inferior. A diferencia de los modelos anteriores, aquí el conector de alimentación es muy propenso a daños, otra falla frecuente es el liberador de la batería, este se sale y los usuarios insertan algún objeto para quitar la batería, esto hace que en muchas ocasiones arranquen varios componentes de la placa del conector de batería que esta justo debajo, estos pueden ser capacitores o bobinas, si lo que se arranca es alguna bobina la batería dejara de cargar.

En cuanto a la compatibilidad con memorias de 4Gb, ya he comprobado que lo soporta, aunque como se especifica abajo esto puede variar dependiendo la marca y modelo de memoria, según la información oficial de Intel este procesador no soporta mas de 2,5Gb. La memoria de 4Gb que se uso para probar es de la marca “Markvision 4Gb DDR3L 1600Mhz MVD34096MSD-A6“, lo curioso es que la memoria es DDR3L a pesar de que esta netbook utiliza DDR3, ignoro si la memoria fue modificada previamente para funcionar como DDR3.

  • Sistema operativo nativo: Windows 7 de 32 bits y Linux.
  • Otros Sistemas probados: Windows 10 x64 (no hay driver de video disponible)
  • Tecla Bios: F2.
  • Tecla Menú Boot: F10.
  • Procesador: Intel Atom N2600, dos núcleos, 1.6 GHz. Soldado.
  • Refrigeración: Activa (Disipador + Cooler Delta KSB0405HA).
  • Vídeo: Intel GMA 3600. 400Mhz.
  • Almacenamiento: Disco Sata de 250 o 320 Gb.
  • Memoria RAM: 2Gb, 1333 Mhz, DDR3, 1.5V.
  • Máximo memoria RAM: 4Gb (según memoria. No hay drivers para Windows x64).
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de referencia Samsung LTN101NT07-801
  • Salida de Vídeo: VGA y HDMI.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD, conector DTV, VGA, HDMI.
  • Zócalos expansión: 2 PCIe Mini Card (Tipo: Half-Mini Card).
  • Wi-Fi Card: Intel Centrino N105 105BNHMW.
  • Batería: 6 celdas.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 30 mm, 19 volts y 2.1 amperes.
  • Motherboard: BA41-01970A PTC.
  • Embebed control: KB3930QF.
  • Controlador Audio: ALC269.
  • Controlador Ethernet: RTL8105E.
  • Bios EPROM: Winbond 25Q16BVSIG (2Mb, 3.3V)
  • Fuentes DC-DC: ISL95837HRZ, BQ24735, TPS51117, TPS54319, TPS51125.

» Descargar drivers netbook Samsung NP100

» Volver al Índice.

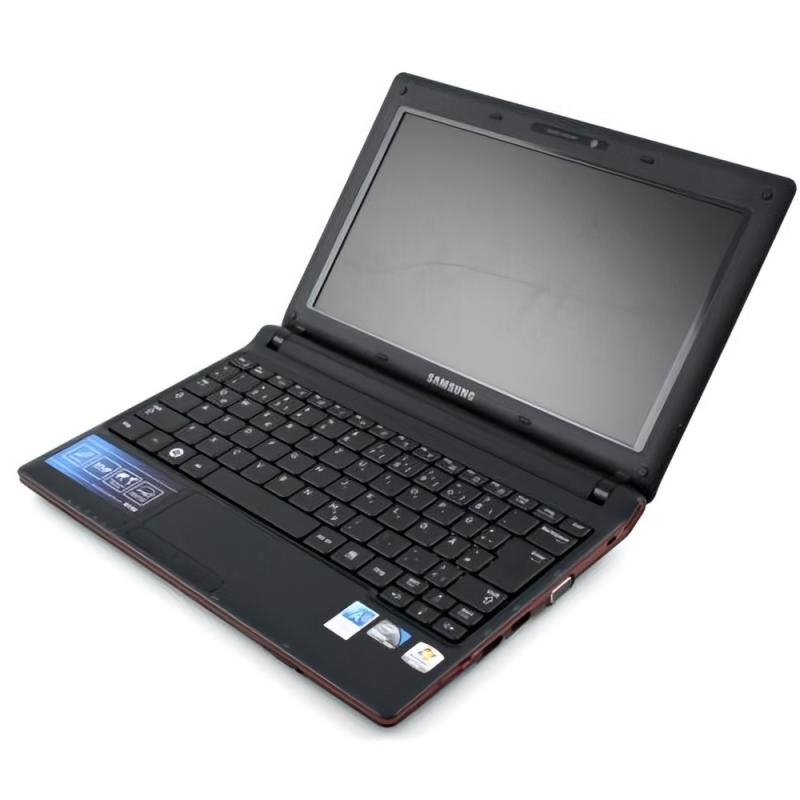

Netbook Conectar Igualdad Samsung N150: Esta portátil es original de Samsung al igual que su motherboard. Una falla muy común de este modelo es que se rompa el botón de encendido que es del tipo deslizable.

  • Sistema operativo: Windows 7 Starter de 32 bits y Linux.
  • Tecla Bios: F2.
  • Tecla Menú Boot: Escape.
  • Procesador: Intel Atom N450, N455, un núcleo, 1.66Ghz.
  • Refrigeración: Activa (Disipador + Cooler Toshiba BA81-08423B).
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Almacenamiento: Disco Sata de 160 Gb.
  • Memoria RAM: 1Gb, 1066 Mhz, DDR3, 1.5V.
  • Máximo memoria RAM: 2Gb.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de referencia Innolux BT101IW03 V.1.
  • Salida de Vídeo: VGA.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD, VGA.
  • Wi-Fi Card: Atheros ATH-AR5B95.
  • Batería: 6 celdas de Ion de Litio (Li-Ion), 11.1V, 4400mAh, 48Wh.
  • Batería CMOS: CR2032 (con cable y conector).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 30 mm, 19 volts y 2.1 amperes.
  • Motherboard: BA41-01573A Bloomington-DDR3-TPM Rev: MP1.2.
  • Embebed control: SMSC MEC1300-NU.
  • Controlador Audio: ALC269.
  • Controlador Ethernet: Marvell 88E8040-NNB2.
  • Bios EPROM: 2Mb, 25Q16SCP.

» Volver al Índice.

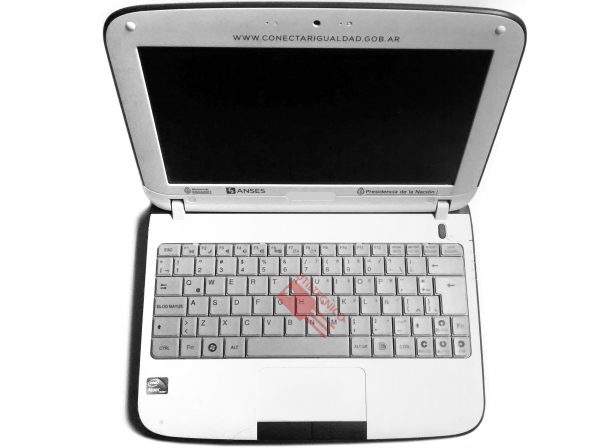

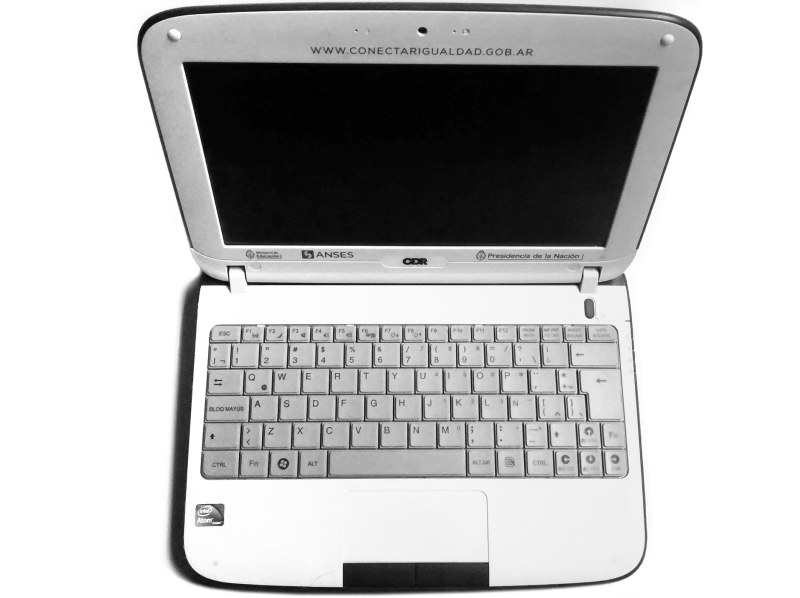

Netbook Conectar Igualdad Generación 4 (G4): Como la mayoría de modelos este equipo también esta disponible con diferentes marcas como por ejemplo, Novatech, Exo, CDR, etc, también con los modelos NT1010E y NT1013E y NT1014E. Tiene una manija plegable y su teclado también es compatible con el modelo G5. Como los dos modelos anteriores es necesario retirar el teclado para acceder a disco, memoria, placa wifi y TDT. Esto ultimo es una nueva incorporación, una placa para TV digital de marca Novatech con IC controlador Siano. La carcasa a pesar de parecer robusta tiene muchas fallas, en las bisagras se rompen las fijaciones en la parte inferior, la tapa se parte por causa de la dureza de las bisagras y el marco como consecuencia de todo esto también se parte, otro problema mas grave y frecuente es el botón de encendido, el cual esta compuesto en dos partes, un pulsador de montaje superficial del tipo botón de 5x5mm y un elemento plástico para presionarlo, ambos se rompen, el pulsador puede remplazarse pero la parte plástica es un poco mas complicado repararla.  La placa motherboard tiene la etapa de audio en una placa separada, “placa IO” donde tenemos el IC controlador de audio, botón de power, puerto de red RJ-45, entrada de micrófono, dos salidas de audio, led indicadores y conector para los parlantes internos. Esta placa se conecta a la motherboard con un cable flex y otro FFC y son necesarios para que encienda el equipo.

  • Sistema operativo nativo: Windows 7 de 32 bits y Linux.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N2600, dos núcleos, 1.6 GHz. Soldado. Socket FCBGA559.
  • Refrigeración: Activa (Disipador + Cooler).
  • Almacenamiento: Disco Sata de 320 Gb.
  • SSD Compatibilidad comprobada: Western Digital Green 120 Gb
  • Vídeo: Intel GMA 3600. 400 Mhz.
  • Memoria RAM: 2Gb, 1333 Mhz, DDR3, 1.5V.
  • Máximo memoria RAM: 4Gb (según tipo de memoria).
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de referencia InfoVision Optoelectronics M101NWT2.
  • Salida de Vídeo: VGA + HDMI.
  • Puertos: 2 auricular, micrófono,  2 USB 2.0, LAN, Lector SD, 3G (opcional), conector TDT/DTV.
  • Zócalos expansión: 2 PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8188CE.
  • TDT Card: Siano SMS2270.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS ES10ISX + ES10ISX IO BD.
  • Embebed control: IT8518E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5138.
  • Controlador Ethernet: RTL8105E.
  • Bios EPROM: 2 Mb, 3.3V (U23). (Archivo).
  • Fuentes DC-DC: OZ8618LN, OZ8153LN, OZ8293LN, OZ8138LN, LADLD30.
  • Peso: 1,460 Kg.

» Información Ampliada de la Netbook G4:

  • Roms Binario para utilizar con el programador.
  • Descargar drivers netbook G4 cuarta generación.
  • Desbloqueo netbook G4.
  • Esquematico (PDF)

» Volver al Índice.


Netbook Conectar Igualdad Generación 5 (G5):  Con su cámara giratoria y su botón de encendido color naranja es muy fácilmente reconocible. También es el primer modelo en incluir una batería interna, a diferencia de los anteriores modelos donde la batería esta formada por celdas tipo 18650 de Ion de Litio, aquí tenemos tres celdas de polímero de Litio. El teclado es compatible con el modelo G4. La base de la carcasa es muy robusta pero a causa de la dureza de las bisagras con el tiempo puede romperse la tapa de la pantalla, esto se puede evitar si se aflojan a tiempo. Es el primer modelo en incorporar display del tipo SLIM. La pila CMOS del tipo CR1220 y con conector cableado debido a su tamaño se desgasta rápidamente, sin embargo se pueden remplazar por tamaños mas grandes como CR2025 o CR2032. Como se pudo ver en la pila CMOS y display en este modelo empezó la reducción de tamaño en sus componentes, también lo vemos en los componentes de la motherboard, donde salvo por algunos conectores, todo lo demás son de montaje superficial o SMD. La etapa de audio al igual que modelos anteriores también esta separa de la motherboard, esta etapa esta en la placa IO que incluye además del IC controlador de audio, un conector del tipo TRRS de 3.5mm para salida de audio y micrófono, un puerto USB, botón de encendido, leds indicadores y conexión para los parlantes internos. Estos parlantes no son tan resistentes como modelos anteriores y con el tiempo pueden producir un ruido metálico el cual solo se soluciona cambiándolos. La etapa de audio también es muy propensa a fallos y para solucionarlo es necesario cambiar toda la placa IO o hacer una reparación a nivel componente.

  • Sistema operativo nativo: Windows 8.1 de 64 bits y Linux.
  • Otros sistemas compatibles: Windows 7 x64, Windows 10 x64.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Celeron N2806, dos núcleos, 1.6 GHz (2 Ghz turbo) / Celeron N2807, dos núcleos, 1.58 Ghz (2.16 Ghz turbo). Soldado. Socket FCBGA1170.
  • Refrigeración: Pasiva (Disipador).
  • Vídeo: HD Intel para procesadores Atom serie Z3700. Frecuencia base 313 Mhz, impulso 756 Mhz.
  • Almacenamiento: Disco Sata de 320 Gb.
  • SSD Compatibilidad comprobada: SV300S37A 120Gb.
  • Memoria RAM: 2Gb o 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Maximo Memoria RAM: 8Gb, (Marcas probadas: Micron 1866Mhz)
  • Pantalla: LED LCD-TFT, 10.1” Slim, HD 1366 x 768 pixeles, conector LVDS 40 pines.
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, LAN, Lector SD, 3G (opcional), conector DTV.
  • Zócalos expansión: 2 Mini PCIe M.2 (Placa Tipo: 2280 para DTV y 2230 para Wi-Fi).
  • WiFi Card: WCBN802L-E2. Tipo 2230 con Bluetooth integrado (Controlador RTL8723BE).
  • Batería: 3 celdas de Polímero de Litio (Lipo o Li-Pol). 3200 mAh.
  • Batería CMOS: CR1220 (con conector 1.25mm).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS EF10MIX + EF10MIX IO BD.
  • Embebed control: IT8528VG.
  • Controlador Audio: ALC283.
  • Controlador SD Card: RTS5170.
  • Controlador Ethernet: RTL8105E.
  • Bios EPROM: 8 Mb, 1.8V (U22). (archivo / capturas de pantalla)
  • EC EPROM: 256 Kb (U21). (archivo)
  • Fuentes DC-DC: OZ8296LN, G5330A, G5332A, OZ8296LN, G5310, APU8836, APU8836.

» Adquirir Boardview Grafico

» Información Ampliada de la netbook G5:

  • Descarga de drivers netbook G5 quinta generación
  • Capturas de pantalla del BIOS G5
  • Roms Binario para utilizar con el programador (Bios)
  • Esquemático (PDF)
  • Medición de Pila

» Volver al Índice.

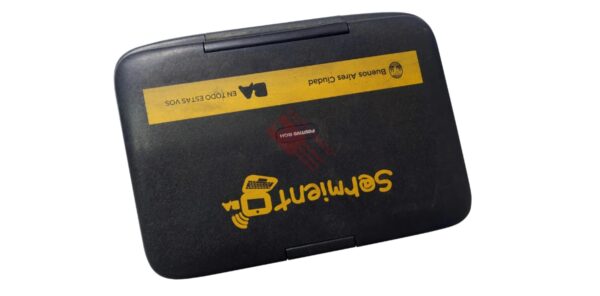

Netbook Conectar Igualdad Generación 6 (G6): Al igual como sucedió con la G2 y G3 el modelo de sexta generación G6 es el mismo que el modelo G5, hay unas pocas diferencias, este nuevo modelo incorpora un disco de 500Gb, algunos empezaron a denominarla como G6 pero este nombre prácticamente esta fuera de uso, el hardware es el mismo que la G5 excepto la placa de TV digital que se remplaza por una placa de MODACOM MTE-N100 compatible con LTE y WiMAX y la placa Wi-Fi es una Azurewave AW-NB165NF que también incorpora conexión de Bluetooth 4.0, otra diferencia el procesador es un Celeron N2808. Todo el restante hardware es intercambiable y compatible con el modelo G5. La forma de diferenciar externamente la G5 de la G6 es que la ultima no tiene el conector de la antena DTV en el lateral. Estas netbook G6 se encontraron distribuidas con el Plan Sarmiento bajo la marca Positivo BGH, se desconoce en que otros lugares se distribuyeron.

  • Sistema operativo: Windows 8.1 de 64 bits y Linux.
  • Otros sistemas compatibles: Windows 7 x64, Windows 10 x64.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Celeron N2808, dos núcleos, 1.58 Ghz (2.25 Ghz turbo). Soldado. Socket FCBGA1170.
  • Refrigeración: Pasiva (Disipador).
  • Vídeo: HD Intel para procesadores Atom serie Z3700. Frecuencia base 313 Mhz, impulso 756 Mhz.
  • Almacenamiento: Disco Sata de 500 Gb.
  • SSD Compatibilidad comprobada: SV300S37A 120Gb.
  • Memoria RAM: 2Gb o 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Maximo Memoria RAM: 8Gb, (Marcas probadas: Micron 1866Mhz)
  • Pantalla: LED LCD-TFT, 10.1” Slim, HD 1366 x 768 pixeles, conector LVDS 40 pines. Display de referencia InfoVision, Optoelectronics M101NWN8.
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, LAN, Lector SD, 3G (opcional).
  • Zócalos expansión: 2 Mini PCIe M.2 (Placa Tipo: 3042 para LTE y WiMAX  y 2230 para Wi-Fi).
  • WiFi Card: AW-NB165NF. Tipo 2230 con Bluetooth integrado (Controlador RTL8723BE).
  • Batería: 3 celdas de Polímero de Litio (Lipo o Li-Pol). 3200 mAh.
  • Batería CMOS: CR1220 (con conector 1.25mm).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS EF10MIX + EF10MIX IO BD.
  • Embebed control: IT8528VG.
  • Controlador Audio: ALC283.
  • Controlador SD Card: RTS5170.
  • Controlador Ethernet:
  • Bios EPROM: 8 Mb, 1.8V (U22). (archivo)
  • EC EPROM: 256 Kb (U21). (archivo)
  • Fuentes DC-DC: OZ8296LN, G5330A, G5332A, OZ8296LN, G5310, APU8836, APU8836.

» Adquirir Boardview Grafico

» Información Ampliada de la netbook G5:

  • Descarga de drivers netbook G5 quinta generación
  • Capturas de pantalla del BIOS G5
  • Roms Binario para utilizar con el programador (Bios)
  • Esquemático (PDF)
  • Medición de Pila

» Volver al Índice.

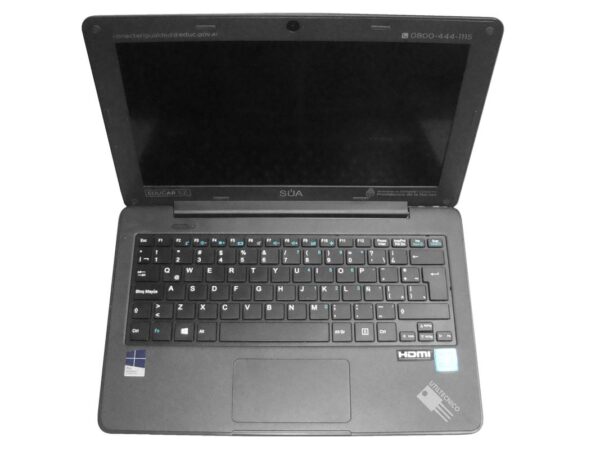

Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 7 (G7 – Placa SF20BA V2.0): de las mas modernas y potentes, presenta muchas mejoras, la mas visible es su pantalla mas amplia de 11,6 pulgadas. Viene en color gris oscuro y en color blanco.  El sistema que viene pre-instalado puede ser Windows 8.1 o Windows 10 y algunas versiones pueden incluir Linux. Al igual que en la G5 donde había comenzado la reducción de componentes, aquí en este modelo se profundiza aun mas, llegado al punto de que desaparece el disco duro y es remplazado con un chip de memoria eMMC soldado a la motherboard. Talvez por la miniaturización de componentes este modelo es mas sensible a la manipulación física de su motherboard, presentando problemas irreversibles ante  malos intentos de desbloqueos.

  • Sistema operativo nativo: Windows 10 Pro Education 64bits.
  • Otros Sistemas probados: Windows 11.
  • Tecla Bios: ESC, F10 y F7 (en menú de booteo)
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3060, dos núcleos, 1.6 GHz (2,48 Ghz turbo), (soldada en placa).
  • Refrigeración: Pasiva (Disipador).
  • Vídeo: Intel HD (320 Mhz, impulso 600Mhz).
  • Almacenamiento: Memoria eMMC Sandisk SDINADF4-128GB (soldada en placa). Se puede adaptar para discos Sata (ver video).
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla:  LED LCD-TFT, 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines. Display de referencia (20811160240019-03).
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2 a 2.1 amperes.
  • Motherboard: SF20BA V2.0 + I/O SF20BA V1.0 .
  • Controlador Audio: ALC283.
  • Bios EPROM: 8Mb, W25Q64FWSIG (U1) (Archivo).
  • EC EPROM: 2Mb, MX25L1606E  (U11) (Archivo).
  • Peso: 1,300 Kg.

» Roms para utilizar con el programador.

» Descargar drivers netbook G7 séptima generación Windows 7.

» Descargar drivers netbook G7 séptima generación Windows 11.

» Adaptar placa para conectar disco Sata.

» Volver al Índice.


Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 8 (G8 – Placa SF20BA V2.0): Es igual a la G7 con algunas diferencias. Este modelo no trae una memoria de almacenamiento eMMC soldada a la placa, en cambio incorpora el conector CN6 (el cual esta ausente en el modelo G7) a donde se conecta una placa con interfaz M.2, donde esta instalado una unidad de almacenamiento M.2 Foresee FSGGM3C-128G por ejemplo.

  • Sistema operativo nativo: Windows 10 64bits (sin chequear versión).
  • Otros Sistemas probados: Windows 11.
  • Tecla Bios: ESC, F10 y F7 (en menú de booteo)
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3060, dos núcleos, 1.6 GHz (2,48 Ghz turbo), (soldada en placa).
  • Refrigeración: Pasiva (Disipador).
  • Vídeo: Intel HD (320 Mhz, impulso 600Mhz).
  • Almacenamiento: M.2 Foresee FSGGM3C-128G.
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla:  LED LCD-TFT, 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines. Display de referencia (20811160240019-03).
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2 a 2.1 amperes.
  • Motherboard: SF20BA V2.0 + I/O SF20BA V1.0 . + SSD BD SF20PA2
  • Controlador Audio: ALC283.

» Descargar drivers netbook G8 octava generación

» Volver al Índice.


Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 9 (G9 – Placa SF20BA V2.0): Externamente igual a la G7, aun siendo la misma motherboard este modelo se diferencia de los dos modelos anteriores y a su vez se asemeja en algo. El modelo Generación 9 o G9 incorpora una memoria eMMc soldada a la placa pero además también tiene el conector CN6, aun así con este conector esta sin uso y no incorpora la placa de interfaz M.2 que si viene con el modelo G8. Hasta el momento desconozco si este conector funcionaria si se conecta una unidad M.2 como en el modelo G8.

  • Sistema operativo nativo: Windows 10 64bits (sin chequear versión).
  • Otros Sistemas probados: Windows 11.
  • Tecla Bios: ESC, F10 y F7 (en menú de booteo)
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3060, dos núcleos, 1.6 GHz (2,48 Ghz turbo), (soldada en placa).
  • Refrigeración: Pasiva (Disipador).
  • Vídeo: Intel HD (320 Mhz, impulso 600Mhz).
  • Almacenamiento: Memoria eMMC Sandisk SDINADF4-128GB (soldada en placa).
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla:  LED LCD-TFT, 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines. Display de referencia (20811160240019-03).
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2 a 2.1 amperes.
  • Motherboard: SF20BA V2.0 + I/O SF20BA V1.0 .
  • Controlador Audio: ALC283.
  • Bios EPROM: 8Mb, W25Q64FWSIG (U1).
  • EC EPROM: 2Mb, W25Q16JVSIQ (U11).

» Descargar drivers netbook G9 novena generación

» Volver al Índice.


Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 10 (G10 – Placa SF20PA2 v1.0): Exteriormente es como los modelos G7, G8 y G9, su principal diferencia es el cambio de motherboard, también otro procesador que ahora es un Celeron N3350, integra como unidad de almacenamiento una memoria eMMC de 128Gb al igual que modelos anteriores, el conector para una interfaz M.2 no esta incluido en la placa y además aquí su denominación cambia de CN6 a CN11. Otro cambio notorio es que el chip TPM tal cual se conoce en todos los modelos anteriores en esta placa no esta incluido, por el momento se desconoce si esta integrado en otro encapsulado.

  • Sistema operativo nativo: Windows 10 64bits (sin chequear versión).
  • Otros Sistemas probados: Windows 11.
  • Tecla Bios: ESC, F10 y F7 (en menú de booteo)
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3350, dos núcleos, 1.1 GHz (2,4 Ghz turbo), (soldada en placa).
  • Refrigeración: Pasiva (Disipador).
  • Vídeo: HD Intel 500 (200 Mhz, impulso 650Mhz).
  • Almacenamiento: Memoria eMMC Sandisk SDINADF4-128GB (soldada en placa).
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla:  LED LCD-TFT, 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines.
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2 a 2.1 amperes.
  • Motherboard: SF20PA2 V1.0 + I/O SF20BA V1.0.
  • Controlador Audio: ALC283.
  • Bios EPROM: 8Mb, W25Q64FWSIQ (U3).
  • EC EPROM: 2Mb, MX25L1606E (U18).

» Volver al Índice.




Netbook Conectar Igualdad SF20GM7: (Placa MF50GM V1.2)

Netbook Conectar Igualdad SF20GM7: (Placa MF50GM V1.2): Esta netbook externamente es similar al modelo G7 y fue entregada con el Plan Federal Juana Manso, con diversas marcas como por ejemplo Bangho Suma C10, Pcbox SF20GM7, etc. Una de sus características mas destacables es su procesador de mejorado rendimiento, el Celeron N4020 y una memoria DDR4. Además tiene dos puertos USB 3.0 y un USB Tipo C. Otra diferencia destacable con la G7 es que aquí la placa WiFi no esta soldada sobre la placa y es un modulo M.2 que también incluye Bluetooth 5.0. Al igual que la netbook G8 este modelo descarta la memoria eMMC soldada y la remplaza por una unidad de almacenamiento M.2. Internamente podemos encontrar diferentes versiones de motherboard V1.2, V1.3, V1.5 y V1.71. El modelo y version de motherboard esta debajo de la memoria RAM.

  • Sistema operativo nativo: Linux Huayra 5.
  • Otros Sistemas probados: Windows 10 64bits.
  • Tecla Bios: ESC, SUPRIMIR y F7 (en menú de booteo).
  • Tecla Menú Boot: F7.
  • Procesador: Celeron N4020, dos núcleos, 1.1 GHz (2,8 Ghz turbo), (soldada en placa).
  • Refrigeración: Pasiva (Disipador).
  • Vídeo: GeminiLake UHD Intel 600  (200 Mhz, impulso 650Mhz).
  • Almacenamiento: M.2 2280. Discos de referencia: 256 Gb (Neo Forza NSN095SA356-Y01Q2I0) / 240Gb (Lexar NM100) / 240Gb (Western Digital WDS240G2G0B-00EPW0).
  • Memoria RAM: 4Gb, 2666 Mhz, DDR4. Memoria de referencia: Neo Forza NMSO440D85-2666EA00 /  Goldkey K0D48SRCAV200.
  • Máximo memoria RAM: 8Gb DDR4 (según tipo de memoria).
  • Pantalla:  LED LCD-TFT, 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines. Pantalla de referencia: BOE NV116WHM-N45 V3.2.
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  2 USB 3.0, USB Tipo C, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Azurewave AW-CB375NF (soporta 802.11a/b/g/n/ac) + Bluetooth 5.0.
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo MBLI-SF20/2S4000).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2 amperes.
  • Motherboard: MF50GM V1.2.
  • Controlador Audio: ALC897.
  • Bios EPROM: 8Mb, 1.8V, GD25LB64SIG (U1).

» Descargar drivers netbook SF20GM7.

» Volver al Índice.

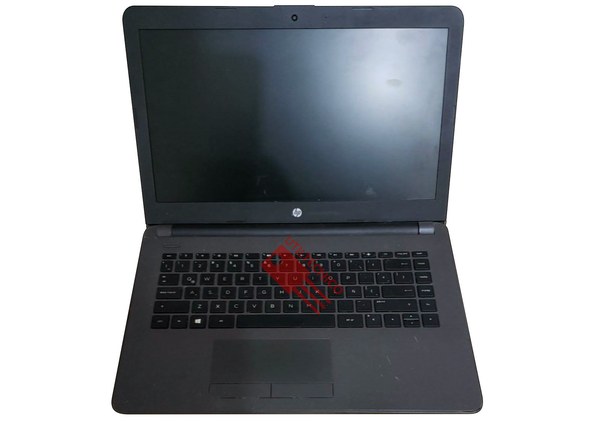

Conectar HP 240 G6

Notebook HP 240 G6: (Placa DA0P1BMB6D1 Rev. D): Debido a su tamaño no se la puede considerar una netbook ya que tiene una pantalla de 14 pulgadas, por lo tanto es una Notebook. Esta portátil se proporcionó a los maestros bajo el plan “Aprender Conectados”. A diferencia de la mayoría de los otros equipos entregados esta no es genérica, es de la marca HP. Esta notebook también se comercializo para el público en general, exactamente con el mismo nombre “HP 240 G6”, a pesar de tener el mismo nombre y externamente tener la misma apariencia, el modelo destinado al plan “Aprender Conectados” en su interior cuenta con algunas diferencias, la motherboard es similar pero no es la misma, la de la versión comercial es DA00P1MB6D0 y la del plan escolar es DA0P1BMB6D1, además en esta última algunas diferencias notorias son por ejemplo un Cooler y dos bancos de memoria (uno libre).

  • Motherboard: DA0P1BMB6D1 Rev: D
  • Sistema operativo nativo: Windows 10 Pro Education 64 bits.
  • Tecla Bios: F10.
  • Tecla Menú Boot: F9.
  • Procesador: Intel i3-7020U 2.3Ghz, doble núcleo, (soldada en placa).
  • Refrigeración: Activa (Disipador con Heatpipe + Cooler).
  • Memoria RAM: 2 zócalos, 4Gb DDR4.
  • Máximo Memoria RAM: 16Gb (32 GB no confirmado).
  • Vídeo: Intel HD 620.
  • Almacenamiento: Se puede conectar un disco Sata de 3.5″ o un disco M.2.
  • Pantalla: Display Slim LED, 14″ (1366 x 768), conector eDP.
  • Cargador: Cargador 45 Watts, conector 4.5 x 3 mm, 19,5 volts y 2.31 amperes.
  • Salida de Vídeo: VGA y HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular), 3 puertos USB (por confirmar tipos), LAN, VGA, HDMI.
  • Zócalos expansión: 2 Mini PCIe M.2 (Placa Tipo: 3042 para DTV y 2230 para Wi-Fi).
  • Batería: Extraíble de Iones de litio. Por confirmar si son 3 o 4 celdas.
  • WiFi Card: Placa PCIe RTL8723DE compatible con Wifi 802.11 b/g/n 2.4Ghz. Incluye Bluetooth 5.0.



» Volver al Índice.

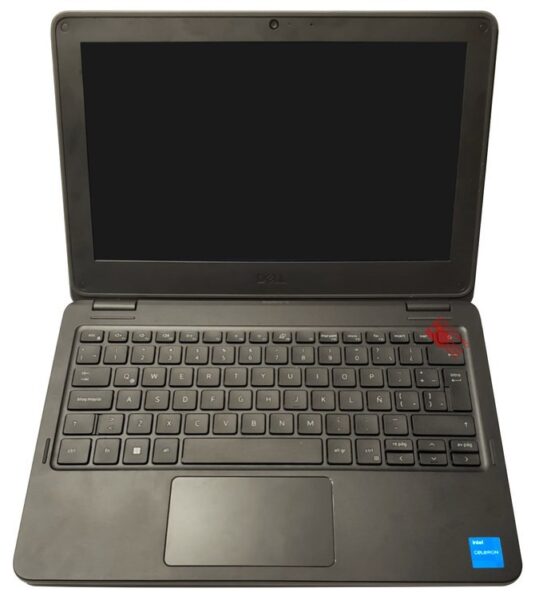

Netbook Conectar Igualdad Dell Latitude 3120 P32T:

  • Motherboard: GDB10 LA-K512P Rev. 1.0
  • Sistema operativo nativo: Windows 11 Pro Education 21H2 (64 bits).
  • Procesador: Celeron N5100 1.10Ghz, 4 núcleos (Impulso 2.8Ghz), (soldada en placa).
  • Refrigeración: Pasiva (Disipador)
  • Memoria RAM: 4Gb DDR4. Soldada en placa.
  • Máximo Memoria RAM: No expandible
  • Vídeo: Intel UHD (350 MHz, Impulso 800 Mhz).
  • Almacenamiento: Drive 128 Gb NAND Flash SSSTC NVMe, M.2 2230 (CL1-3D128-Q11).
  • Pantalla: 11.6″ Slim LED. HD 1366 x 768 pixeles.
  • Cargador: 65 Watts, 7,4 x 5mm, 19.5 x 3,34 amperes.
  • Salida de Vídeo: HDMI
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular), USB 3.2 de 1era Generación, USB 3.2 de 1º Generación c/Power Share, USB 3.2 de 2º generación Tipo-C con DisplayPort (opcional), HDMI 1.4.
  • Zócalos expansión: Mini PCIe M.2 (Placa Tipo: 2230). Ocupado con la NAND de 128Gb.
  • Batería: Interna. Modelo JK6Y6, 40 Wh, 11.25 V, 3378 mAh.
  • Batería CMOS: CR2032 (con cable y conector).
  • WiFi Card: Intel 9560D2W. 2 Antenas, soldado en placa.
  • TV Card: No disponible.
  • Embedded control: MEC1515-NB
  • Peso c/batería: 1,330 Kg.
  • Otros: 2 botones de volumen.

» Volver al Índice.



» Si no pudiste solucionar tu problema o tienes mas dudas podes contactarme por una Asistencia personalizada.




Fuentes de consulta:

Modelos de netbooks: www.buenosaires.gob.ar/sarmientoba, Dell,

Modelos de procesador: ark.intel.com, cpu-world.com

Componentes electrónicos: Azurewave, ECS, Vmicro, Unisonic, Singatron Enterprise, Siano, PCI Express M.2 Specification, PCI Express Mini Card Electromechanical Specification Revisión 1.2., SSSTC Inc.

Memorias: Wikipedia, ECS.

Displays: Samsung, Hannstar, Infovision Optoelectronics, Innolux.

153 Comments

Coloca tu comentario:

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *
