Armar un cable de red es una tarea relativamente sencilla, solo necesitamos la pinza crimpeadora y armar el cable UTP (par trenzado) siguiendo una disposición de colores ya determinada que corresponderá al tipo de conexión que queramos armar. Solo es cuestión de alinear los cables según te lo muestro en el diagrama de este articulo.

El cable UTP, siglas de Unshielded twisted pair, que en español significa par trenzado sin blindaje, es un cable que dentro tiene 8 delgados cables por lo general de filamento único (pero también hay multi-filamento), trenzados en cuatro grupos de dos cables, de ahí su nombre, su entrelazamiento es para aumentar la resistencia a interferencias externas. El cable mas utilizado es el UTP pero tenemos otros tipos de cables de red, como el STP, Shielded twisted pair o par trenzado blindado, este ultimo cable es como el UTP pero tiene una protección de una lamina de aluminio en cada uno de sus pares y rodeando los ocho cables, este cable es resistente a interferencias externas, por ejemplo el cable STP seria ideal para una fabrica donde hay mucha maquinaria que podría provocar interferencias con sus motores eléctricos.

🔹 La Pinza Crimpeadora para conectores de Red

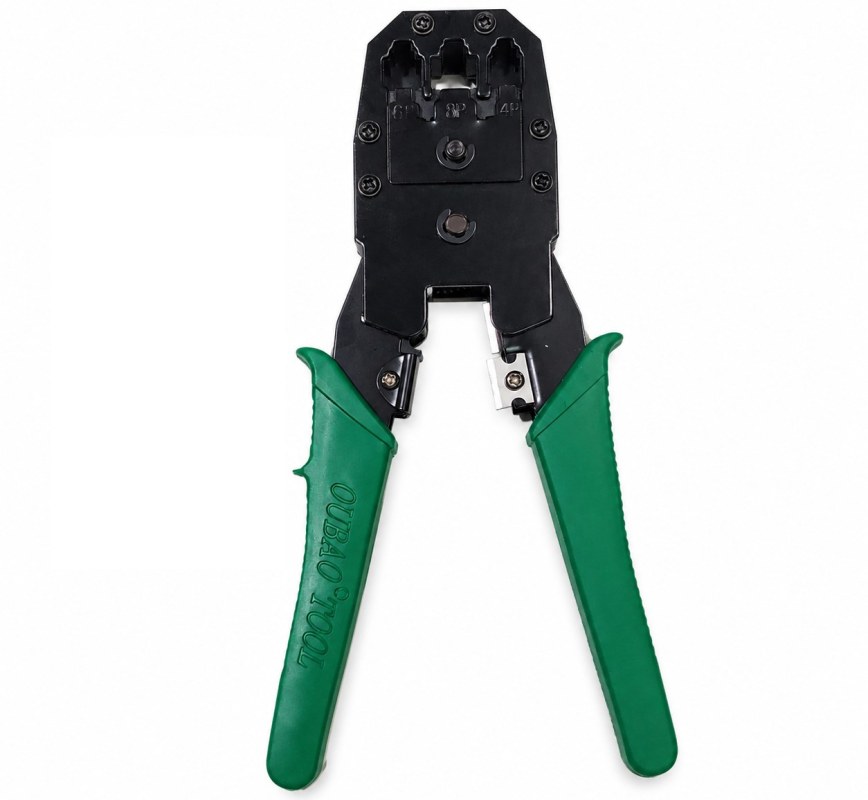

La pinza crimpeadora es una herramienta económica que podemos conseguir en comercios de computación, ferretería o de artículos eléctricos, es indispensable para armar los cables de red (cable UTP o par trenzado). Esta herramienta es utilizada principalmente para conectar de manera segura los conectores RJ45 a los extremos del cable. La pinza crimpeadora asegura que los pines metálicos del conector RJ45 penetren adecuadamente en cada uno de los conductores del cable, garantizando una conexión eléctrica firme y confiable.

🔹 Diagrama de como armar un cable de red

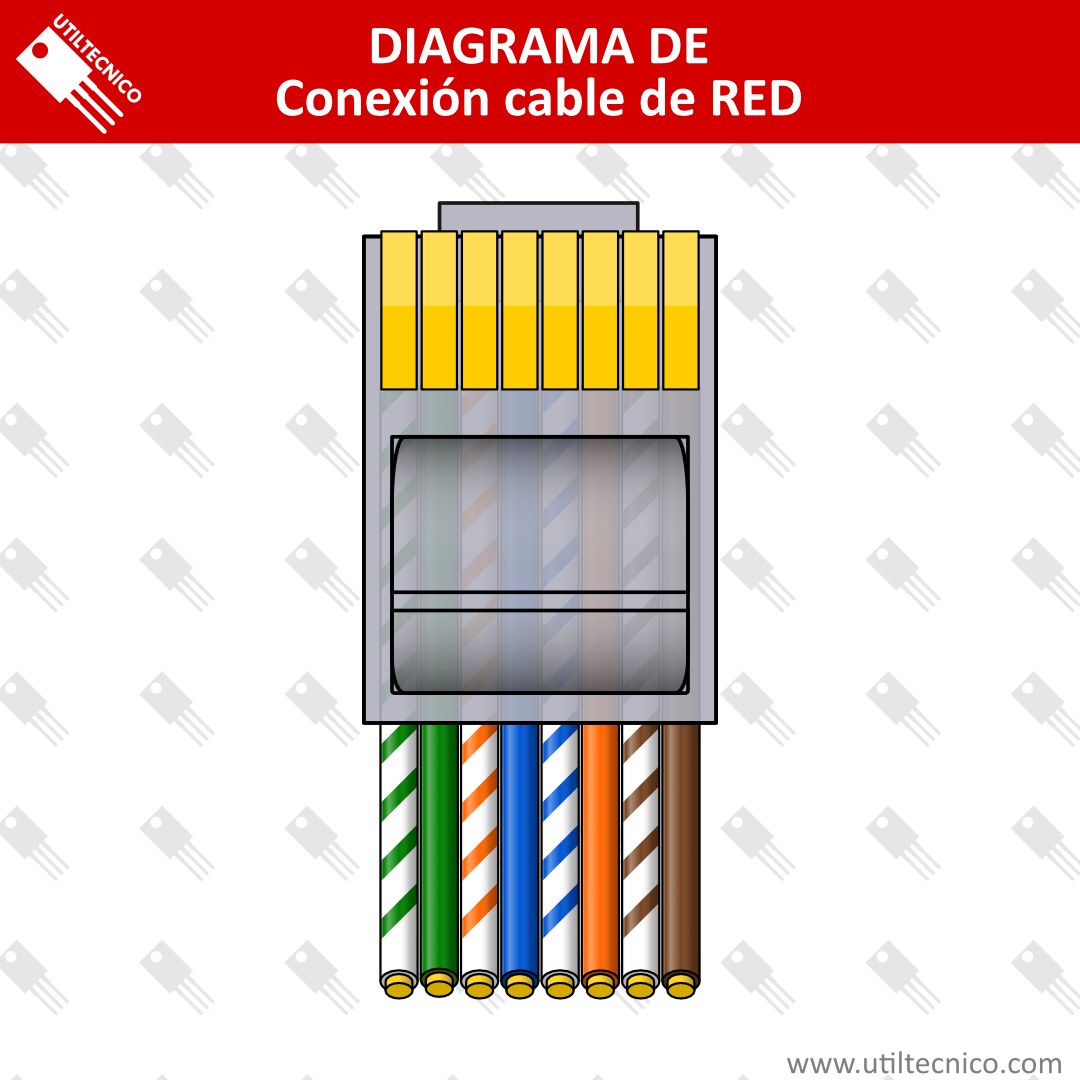

 Para armar un cable de red UTP para una conexión de internet, conectar un Router, Hub o Switch utilizaremos la norma T568A o también conocida como conexión directa o cable directo. El siguiente grafico muestra los colores en un cable de par trenzado de 8 conductores, respetaremos la posición del grafico en ambos lados del cable.

Para el armado del cable de red antes de crimpear el conector, es decir utilizar la pinza para apretar el conector RJ-45 y fijar el cable de forma permanente, tenemos que asegurarnos que todos los conductores llegan al final del conector y que ninguno de ellos se haya desviado, una vez echa esa comprobación procederemos a utilizar la pinza para crimpearlos.
