Conectar resistencias en serie o en paralelo cambia por completo la resistencia equivalente, la corriente y la tensión que soporta cada componente. Entender estas diferencias es fundamental para analizar circuitos, elegir valores y evitar errores durante una reparación o un proyecto electrónico.
En esta guía veremos cómo reconocer cada conexión, qué fórmulas utilizar y varios ejemplos prácticos fáciles de comprobar.
¿Qué significa conectar resistencias en serie o paralelo?
Dos resistencias están en serie cuando se conectan una después de la otra y la corriente dispone de una sola trayectoria. En cambio, están en paralelo cuando sus dos terminales se conectan a los mismos nodos y la corriente puede repartirse entre varias ramas.
La diferencia clave es sencilla: en serie circula la misma corriente por todas las resistencias; en paralelo todas reciben la misma tensión.

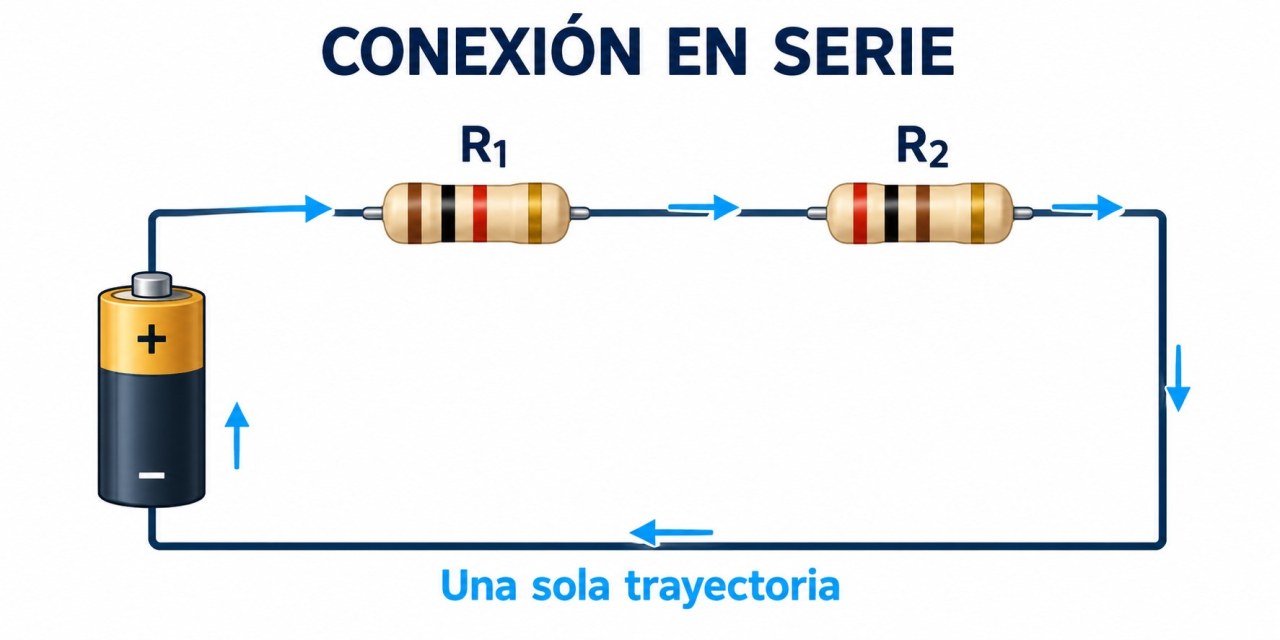

Resistencias conectadas en serie
En una conexión en serie, el terminal de una resistencia se une al terminal de la siguiente. Como existe un único camino, la corriente que atraviesa R1 también atraviesa R2.
Fórmula de resistencias en serie
La resistencia equivalente se obtiene sumando todos los valores:
Req = R1 + R2 + R3 + ...Por ejemplo, si conectamos una resistencia de 1 kΩ y otra de 2,2 kΩ:
Req = 1 kΩ + 2,2 kΩ = 3,2 kΩLa resistencia total siempre será mayor que cualquiera de las resistencias individuales. La tensión de la fuente se reparte entre los componentes de acuerdo con sus valores, mientras que la corriente permanece igual en todo el recorrido.
¿Cuándo se utiliza una conexión en serie?
Para obtener un valor de resistencia mayor que los disponibles.
Para limitar la corriente en un circuito.
Para repartir una tensión entre distintos componentes.
Para distribuir la potencia disipada entre varias resistencias.

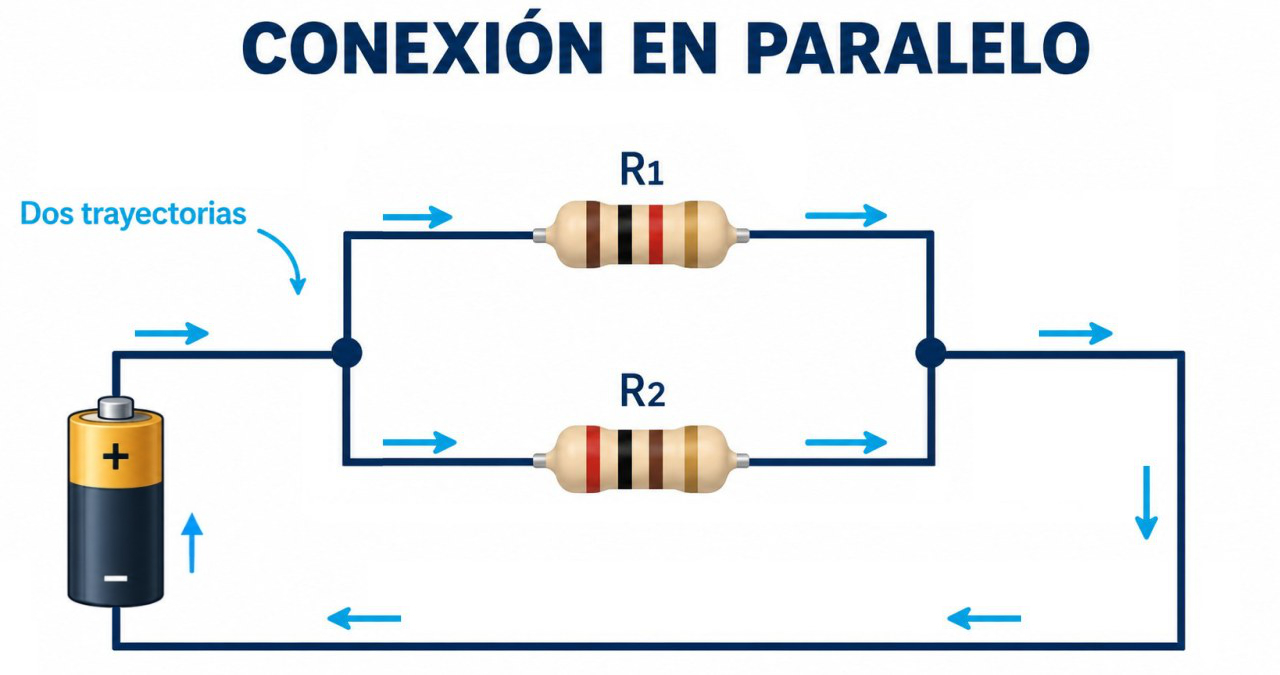

Resistencias conectadas en paralelo
En paralelo, todos los terminales de entrada están unidos entre sí y lo mismo ocurre con los terminales de salida. Por esta razón, cada resistencia recibe exactamente la misma tensión, pero la corriente se divide entre las ramas.
Fórmula de resistencias en paralelo
Para cualquier cantidad de resistencias puede utilizarse la fórmula general:
1 / Req = 1 / R1 + 1 / R2 + 1 / R3 + ...Cuando solamente hay dos resistencias, se puede aplicar una expresión más rápida:
Req = (R1 × R2) / (R1 + R2)Si conectamos en paralelo 1 kΩ y 2,2 kΩ:
Req = (1000 × 2200) / (1000 + 2200)
Req = 687,5 ΩLa resistencia equivalente siempre será menor que la resistencia de menor valor. Este dato resulta muy útil para detectar rápidamente si el resultado de un cálculo es razonable.
¿Cuándo se utiliza una conexión en paralelo?
Para obtener una resistencia menor que las disponibles.
Para aumentar la capacidad de disipación de potencia.
Para repartir la corriente entre varias ramas.
Para sustituir temporalmente un valor que no se encuentra disponible.
Diferencias entre resistencias en serie y paralelo
Característica | Serie | Paralelo |
|---|---|---|
Conexión | Una detrás de otra | Entre los mismos dos nodos |
Corriente | Es la misma en todas | Se divide entre las ramas |
Tensión | Se reparte | Es la misma en cada resistencia |
Resistencia equivalente | Mayor que cada valor individual | Menor que la resistencia más pequeña |
Fórmula básica | Req = R1 + R2 | Req = (R1 × R2) / (R1 + R2) |
Cómo identificar la conexión en un esquema
No conviene decidir solamente por la posición visual de los componentes. Dos resistencias dibujadas una al lado de la otra no necesariamente están en paralelo.
Están en serie si comparten un nodo sin ninguna otra derivación y la corriente debe atravesar ambas.
Están en paralelo si los dos extremos de una resistencia se conectan a los mismos dos nodos que la otra.
Cuando el circuito es complejo, marcá los nodos con colores o letras. Este método suele ser más seguro que intentar seguir visualmente todos los cables.
Calculadora de resistencias
Antes de realizar los cálculos necesitas conocer correctamente el valor de cada componente. Podés utilizar nuestra calculadora de resistencias THT y SMD para identificar resistencias por bandas de colores, códigos SMD comunes y códigos EIA-96.
Una vez identificados los valores, aplicá la fórmula correspondiente según estén conectadas en serie o en paralelo.
Errores comunes
Sumar directamente los valores cuando las resistencias están en paralelo.
Confundir una derivación del circuito con una conexión en serie.
Olvidar convertir kΩ o MΩ antes de calcular.
No comprobar la potencia que disipará cada resistencia.
Medir una resistencia dentro del circuito sin considerar los caminos en paralelo.
Conclusión
Las resistencias en serie suman sus valores y comparten la misma corriente. Las resistencias en paralelo comparten la misma tensión y producen una resistencia equivalente menor. Recordar estas dos reglas permite resolver rápidamente la mayoría de los circuitos básicos y comprobar si un resultado tiene sentido antes de llevarlo a la práctica.
