Todo sobre las netbooks Conectar Igualdad del Gobierno Argentino

Información recopilada durante años con las características de todas las netbooks del plan Conectar Igualdad del gobierno argentino. Listadas con sus especificaciones de hardware y electrónica importante para la reparación, pantalla, cargador y descarga de drivers.

Si bien se entregaron gran variedad de marcas diferentes, realmente la cantidad de modelos no son tantos como marcas hay, esto es por que varios fabricantes o distribuidores entregaban un mismo modelo de fabricación china que era personalizado con su propia marca y software. Todos los modelos incluían una versión de Windows y alguna distribución de Linux, como Pixart, Rxart y Huayra.

Este articulo no solo es valido para el plan Conectar Igualdad del gobierno argentino si no también para el “Plan Sarmiento” y otros planes similares de Latinoamerica que utilizaron equipos iguales aunque con otra denominación y marca. En Brasil “Um Computador por Aluno (Prouca)” y Uruguay “Conectividad Educativa de Informática Básica para el Aprendizaje en Línea (Ceibal)”. Además algunos de estos equipos también se distribuyen o distribuyeron como modelos comerciales en Argentina otras partes del mundo, como el modelo G2 de Exo.

Las diferentes marcas que podemos encontrar de las netbook Conectar Igualdad son Bangho, BGH, Coradair, CX, Depot, Exo, Haier, Ken Brown, Lenovo, Magalhaes, NBX, Noblex, Novatech, SUA, PCBox y Samsung.

Oficialmente no hay una denominación exacta para todos los modelos, siendo yo mismo, quien escribe este articulo, un técnico de computadoras, me valgo de los años trabajando con estos equipos, consultas a gran cantidad de otros técnicos e investigación en Internet para establecer una denominación clara y diferenciable entre todos los modelos. Es así que los diferentes equipos se denominan por lo general con la letra “G” y un numero, la letra G puede venir según la interpretación de la palabra “Generación” o “Genérico”, exceptuando las de marca Samsung, ya que estas a diferencia de las demás son solo del fabricante Samsung sin ningún tipo de duda, ya que están estampadas externamente con su marca, es decir no son “genéricas”.

Nota Importante: Este articulo técnico esta en constante actualización agregando datos y si fuera necesario, correcciones, por lo que te aconsejo que lo guardes en favoritos para futuras referencias. Hay muchas variaciones de estos equipos por lo que toda la información que aquí coloco antes tengo que chequearla fehacientemente. Se busca la mayor precisión en este articulo, si tenes alguna información extra que consideres necesaria o encuentres algún error, podes dejármelo en los comentarios con tu correo electrónico y yo me contactare, toda la información debe ser chequeable con fotos o fuentes comprobables.

Netbook Conectar Igualdad Generación 1 (G1): Es el primer modelo que se entrego, fácilmente reconocible por su decorado en cuero y su distintivo sector de luces indicadoras. Esta netbook es muy conocida también con la marca y modelo Exo X352. Tiene una carcasa muy robusta aunque no es tan fácil para desarmar como lo serán modelos posteriores de netbooks de Conectar Igualdad, sin embargo tiene como ventaja que para acceder al disco, memoria y placa WiFi, solamente hay que quitar una tapa de cinco tornillos. El cable flex que se utiliza para conectar el disco duro es el mismo que tienen las netbooks G2 y G3. Todas las etapas de la motherboard están incorporadas en una única placa, el botón de power (encendido) esta instalado sobre una pequeña placa rectangular que se conecta mediante un cable FFC o cable plano y que además aloja los LEDs indicadores. Este modelo de netbook puede incluir dos diferentes tipos de pantalla, tal como se explica abajo en las descripciones, podemos usar cualquiera de las dos siempre y cuando se cambie el cable flex. La resistencia de la motherboard a fallas eléctricas es muy buena, no es muy frecuente que se rompan estas placas. Su conector de carga esta soldado sobre la motherboard y es muy robusto, también es difícil que pueda dañarse.

  • Sistema operativo: Windows XP y Linux.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N450, 1.66 GHz. Soldado.
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Cámara: Drivers instalados automáticamente con Windows 7 x86.
  • Memoria RAM: 1 zócalo, 1Gb, 667 Mhz, DDR2, 1.8V.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA  1024 x 600 pixeles, conector LVDS 30 o 40 pines (dos versiones). Display de control HannStar HSD101PFW2-B01 Rev: 0 (30 pines), Chungwa CLAA101NB01 (40 pines). NOTA: No confundir el conector de 30 pines con  32 pines, ya que esos dos pines extras en realidad son soportes de soldado para el conector.
  • Salida de Vídeo: VGA.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD, 3G (opcional).
  • Zócalos expansión: PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8191SE.
  • Disco: Sata de 160 Gb.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación:  Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS E10ISX.
  • Embebed control: IT8502E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5159.
  • Controlador Ethernet: RTL8103T.
  • Bios EPROM: 1 Mb, 3.3V.
  • Fuentes DC-DC: OZ8602, OZ815LN, OZ8291. OZ8138.

Netbook Conectar Igualdad Generación 2 (G2): Este modelo viene en diferentes marcas y es fácilmente reconocible por su forma de bordes redondeados y gran manija para transporte. Se conoce también como X355. Tiene instalado una versión actualizada del procesador de la G1 que le permite soportar memorias DDR3. Su carcaza es muy robusta y fácil para desarmar, tornillos debajo de la carcasa, teclado y batería, la carcasa es tan solida que incluso sin tornillos se mantiene muy firme, sin embargo a veces pueden romperse las fijaciones de las bisagras, aunque esto no impide que la tapa se mantenga en su posición, abierta o cerrada. El teclado es extremadamente fácil para retirar, una desventaja de este diseño es que para acceder al disco y memoria es necesario retirar el teclado. La placa motherboard no tiene todo integrado, la etapa de audio y algunas conexiones están en una pequeña placa llamada “placa I/O” o “placa IO” por Input y Output (entrada y salida en ingles) donde se encuentran el IC controlador de audio, conector de micrófono y salida de audio, el conector VGA, un puerto USB y la conexión para los parlantes internos, Leds indicadores y el botón de power. Esta placa se comunica con la motherboard mediante un cable flex y un cable FFC, si alguno de estos cables no están bien conectados el equipo no enciende. Algunos modelos pueden incluir una pequeña placa lectora SD que se conecta a la motherboard a través de un cable FFC. El conector de carga se conecta a la motherboard mediante cuatros cables, dos para el positivo y dos negativo, el conector es muy robusto y es poco probable que se dañe. En cuanto a la placa motherboard a excepción de una falla típica en la que se quema un fusible a la entrada de su alimentación, por lo demás es bastante robusta.

  • Sistema operativo: Windows XP y Linux.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N455, 1.66 GHz. Soldado.
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Almacenamiento: Disco Sata de 160 Gb a 250 Gb.
  • Memoria RAM: 1Gb, 1333 Mhz, DDR3, 1.5V.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de control InfoVision Optoelectronics M101NWT2.
  • Salida de Vídeo: VGA.
  • Cámara: Drivers instalados automáticamente con Windows 7 x86.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD (opcional), 3G (opcional).
  • Zócalos expansión: PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8191SE.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS E11IS2 Rev: C + E11IS2 IO BD.
  • Embebed control: IT8502E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5138 (opcional en Cardreader BD E11IS2).
  • Controlador Ethernet: RTL8103T.
  • Bios EPROM: 1 Mb, 3.3V.
  • Fuentes DC-DC: OZ8618LN, OZ815LN, OZ8291LN, OZ8138LN, OZ8033GN.

» Descargar drivers netbook G2 segunda generación


Netbook Conectar Igualdad Generación 3 (G3): Es idéntica a la netbook de generación anterior (G2) tanto en su hardware como en su carcasa, a excepción de que no trae manija de transporte. Todas sus partes internas y externas son compatibles con el modelo de la generación anterior por lo que se puede utilizar cualquier parte de ambas netbooks como repuesto para cualquiera de ellas. El sistema operativos y drivers es el mismo en ambos modelos al igual que utilizan el mismo cargador.

  • Sistema operativo: Windows XP y Linux.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N455, 1.66 GHz. Soldado.
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Almacenamiento: Disco Sata de 160 Gb a 250 Gb.
  • Memoria RAM: 1Gb, 1333 Mhz, DDR3, 1.5V.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de control InfoVision Optoelectronics M101NWT2.
  • Salida de Vídeo: VGA.
  • Cámara: Drivers instalados automáticamente con Windows 7 x86.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD (opcional), 3G (opcional).
  • Zócalos expansión: PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8191SE.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS E11IS2 Rev: C + E11IS2 IO BD.
  • Embebed control: IT8502E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5138 (opcional en Cardreader BD E11IS2).
  • Controlador Ethernet: RTL8103T.
  • Bios EPROM: 1 Mb, 3.3V.
  • Fuentes DC-DC: OZ8618LN, OZ815LN, OZ8291LN, OZ8138LN, OZ8033GN.

» Descargar drivers netbook G3 tercera generación


Netbook Conectar Igualdad Generación 4 (G4): Como la mayoría de modelos este equipo también esta disponible con diferentes marcas como por ejemplo, Novatech, Exo, CDR, etc. Tiene una manija plegable y su teclado también es compatible con el modelo G5. Como los dos modelos anteriores es necesario retirar el teclado para acceder a disco, memoria, placa wifi y TDT. Esto ultimo es una nueva incorporación, una placa para TV digital de marca Novatech con IC controlador Siano. La carcasa a pesar de parecer robusta tiene muchas fallas, en las bisagras se rompen las fijaciones en la parte inferior, la tapa se parte por causa de la dureza de las bisagras y el marco como consecuencia de todo esto también se parte, otro problema mas grave y frecuente es el botón de encendido, el cual esta compuesto en dos partes, un pulsador de montaje superficial del tipo botón de 5x5mm y un elemento plástico para presionarlo, ambos se rompen, el pulsador puede remplazarse pero la parte plástica es un poco mas complicado repararla.  La placa motherboard tiene la etapa de audio en una placa separada, “placa IO” donde tenemos el IC controlador de audio, botón de power, puerto de red RJ-45, entrada de micrófono, dos salidas de audio, led indicadores y conector para los parlantes internos. Esta placa se conecta a la motherboard con un cable flex y otro FFC y son necesarios para que encienda el equipo.

  • Sistema operativo: Windows 7 de 32 bits y Linux.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Atom N2600, dos núcleos, 1.6 GHz. Soldado.
  • Almacenamiento: Disco Sata de 320 Gb.
  • Vídeo: Intel GMA 3600. 400 Mhz.
  • Memoria RAM: 2Gb, 1333 Mhz, DDR3, 1.5V.
  • Máximo memoria RAM: 4Gb (según tipo de memoria).
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de control InfoVision Optoelectronics M101NWT2.
  • Salida de Vídeo: VGA + HDMI.
  • Puertos: 2 auricular, micrófono,  2 USB 2.0, LAN, Lector SD, 3G (opcional), conector TDT/DTV.
  • Zócalos expansión: 2 PCIe Mini Card (Tipo: Half-Mini Card).
  • WiFi Card: RTL8188CE.
  • TDT Card: Siano SMS2270.
  • Batería: 6 celdas de Ion de Litio (Li-Ion). 4400 mAh.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS ES10ISX + ES10ISX IO BD.
  • Embebed control: IT8518E.
  • Controlador Audio: ALC269.
  • Controlador SD Card: RTS5138.
  • Controlador Ethernet: RTL8105E.
  • Bios EPROM: 2 Mb, 3.3V.
  • Fuentes DC-DC: OZ8618LN, OZ8153LN, OZ8293LN, OZ8138LN, LADLD30.

» Descargar drivers netbook G4 cuarta generación


Netbook Conectar Igualdad Generación 5 (G5):  Con su cámara giratoria y su botón de encendido color naranja es muy fácilmente reconocible. También es el primer modelo en incluir una batería interna, a diferencia de los anteriores modelos donde la batería esta formada por celdas tipo 18650 de Ion de Litio, aquí tenemos tres celdas de polímero de Litio. El teclado es compatible con el modelo G4. En el caso de tener instalados un Celeron N2807 se consigue la compatibilidad con memorias de 1333Mhz. La base de la carcasa es muy robusta pero a causa de la dureza de las bisagras con el tiempo puede romperse la tapa de la pantalla, esto se puede evitar si se aflojan a tiempo. Es el primer modelo en incorporar display del tipo SLIM. La pila CMOS del tipo CR1220 y con conector cableado debido a su tamaño se desgasta rápidamente, sin embargo se pueden remplazar por tamaños mas grandes como CR2025 o CR2032. Como se pudo ver en la pila CMOS y display en este modelo empezó la reducción de tamaño en sus componentes, también lo vemos en los componentes de la motherboard, donde salvo por algunos conectores, todo lo demás son de montaje superficial o SMD. La etapa de audio al igual que modelos anteriores también esta separa de la motherboard, esta etapa esta en la placa IO que incluye además del IC controlador de audio, un conector del tipo TRRS de 3.5mm para salida de audio y micrófono, un puerto USB, botón de encendido, leds indicadores y conexión para los parlantes internos. Estos parlantes no son tan resistentes como modelos anteriores y con el tiempo pueden producir un ruido metálico el cual solo se soluciona cambiándolos. La etapa de audio también es muy propensa a fallos y para solucionarlo es necesario cambiar toda la placa IO o hacer una reparación a nivel componente.

  • Sistema operativo: Windows 8.1 de 64 bits y Linux.
  • Otros sistemas compatibles: Windows 7.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Celeron N2806, dos núcleos, 1.6 GHz (2 Ghz turbo) / Celeron N2807, dos núcleos, 1.58 Ghz (2.16 Ghz turbo). Soldado.
  • Vídeo: HD Intel para procesadores Atom serie Z3700. Frecuencia base 313 Mhz, impulso 756 Mhz.
  • Almacenamiento: Disco Sata de 320 Gb.
  • Memoria RAM: 4Gb, 1066 Mhz, DDR3L, 1.35V.
  • Pantalla: LED LCD-TFT, 10.1” Slim, HD 1366 x 768 pixeles, conector LVDS 40 pines. Display de control InfoVision Optoelectronics M101NWN8.
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, LAN, Lector SD, 3G (opcional), conector DTV.
  • Zócalos expansión: 2 Mini PCIe M.2 (Placa Tipo: 3042 para DTV  y 2230 para Wi-Fi).
  • WiFi Card: RTL8723BE.
  • Batería: 3 celdas de Polímero de Litio (Lipo o Li-Pol). 3200 mAh.
  • Batería CMOS: CR1220 (con conector 1.25mm).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS EF10MIX + EF10MIX IO BD.
  • Embebed control: IT8528VG.
  • Controlador Audio: ALC283.
  • Controlador SD Card: RTS5170.
  • Controlador Ethernet: RTL8105E.
  • Bios EPROM: 8 Mb, 1.8V.
  • EC EPROM: 256 Kb.
  • Fuentes DC-DC: OZ8296LN, G5330A, G5332A, OZ8296LN, G5310, APU8836, APU8836.

» Descargar drivers netbook G5 quinta generación


Netbook Conectar Igualdad Generación 6 (G6): Al igual como sucedió con la G2 y G3 el modelo de sexta generación G6 es el mismo que el modelo G5, la diferencia en este nuevo modelo es que incorpora un disco de 500Gb, algunos empezaron a denominarla como G6 pero este nombre prácticamente esta en desuso, el hardware es el mismo que la G5 por lo que todo es intercambiable incluso los drivers.

  • Sistema operativo: Windows 8.1 de 64 bits y Linux.
  • Otros sistemas compatibles: Windows 7.
  • Tecla Bios: Suprimir.
  • Tecla Menú Boot: F11.
  • Procesador: Intel Celeron N2806, dos núcleos, 1.6 GHz (2 Ghz turbo) / Celeron N2807, dos núcleos, 1.58 Ghz (2.16 Ghz turbo). Soldado.
  • Vídeo: Intel HD.
  • Almacenamiento: Disco Sata de 500 Gb.
  • Memoria RAM: 4Gb, 1066 Mhz, DDR3L, 1.35V.
  • Pantalla: LED LCD-TFT, 10.1” Slim, HD 1366 x 768 pixeles, conector LVDS 40 pines. Display de control InfoVision Optoelectronics M101NWN8.
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, LAN, Lector SD, 3G (opcional), conector DTV.
  • Zócalos expansión: 2 Mini PCIe M.2 (Placa Tipo: 3042 para DTV  y 2230 para Wi-Fi).
  • WiFi Card: RTL8723BE.
  • Batería: 3 celdas de Polímero de Litio (Lipo o Li-Pol). 3200 mAh.
  • Batería CMOS: CR1220 (con conector 1.25mm).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 2.5 mm, 19 volts y 2.1 amperes.
  • Motherboard: ECS EF10MIX + EF10MIX IO BD.
  • Embebed control: IT8528VG.
  • Controlador Audio: ALC283.
  • Controlador SD Card: RTS5170.
  • Controlador Ethernet: RTL8105E.
  • Bios EPROM: 8 Mb, 1.8V.
  • EC EPROM: 256 Kb.
  • Fuentes DC-DC: OZ8296LN, G5330A, G5332A, OZ8296LN, G5310, APU8836, APU8836.

» Descargar drivers netbook G6 sexta generación


Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 7 (G7 – Placa SF20BA V2.0): de las mas modernas y potentes, presenta muchas mejoras, la mas visible es su pantalla mas amplia de 11,6 pulgadas. Viene en color gris oscuro y en color blanco.  El sistema que viene pre-instalado puede ser Windows 8.1 o Windows 10 y algunas versiones pueden incluir Linux. Al igual que en la G5 donde había comenzado la reducción de componentes, aquí en este modelo se profundiza aun mas, llegado al punto de que desaparece el disco duro y es remplazado con un chip de memoria eMMC soldado a la motherboard. Talvez por la miniaturizacion de componentes este modelo es mas sensible a la manipulación física de su motherboard, presentando problemas irreversibles ante  malos intentos de desbloqueos.

  • Sistema operativo: Windows 10 Pro Education 64bits.
  • Tecla Bios: ESC, F10.
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3060, dos núcleos, 1.6 GHz (2,48 Ghz turbo).
  • Vídeo: Intel HD (320 Mhz, impulso 600Mhz).
  • Almacenamiento: Memoria eMMC Sandisk SDINADF4-128GB (soldada en placa).
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla: 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines. Display de control (20811160240019-03).
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2.1 amperes.
  • Motherboard: SF20BA V2.0 + I/O SF20BA V1.0 .
  • Bios EPROM: 8Mb, W25Q64FWSIG (U1).
  • EC EPROM: 2Mb, MX25L1606E (U11).

» Descargar drivers netbook G7 séptima generación


Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 8 (G8 – Placa SF20BA V2.0): Es igual a la G7 con algunas diferencias. Este modelo no trae una memoria de almacenamiento eMMC soldada a la placa, en cambio incorpora el conector CN6 (el cual esta ausente en el modelo G7) a donde se conecta una placa con interfaz M.2, donde esta instalado una unidad de almacenamiento M.2 Foresee FSGGM3C-128G por ejemplo.

  • Sistema operativo: Windows 10 64bits (sin chequear versión).
  • Tecla Bios: ESC, F10.
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3060, dos núcleos, 1.6 GHz (2,48 Ghz turbo).
  • Vídeo: Intel HD (320 Mhz, impulso 600Mhz).
  • Almacenamiento: M.2 Foresee FSGGM3C-128G.
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla: 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines. Display de control (20811160240019-03).
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2.1 amperes.
  • Motherboard: SF20BA V2.0 + I/O SF20BA V1.0 . + SSD BD SF20PA2

» Descargar drivers netbook G8 octava generación


Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 9 (G9 – Placa SF20BA V2.0): Externamente igual a la G7, aun siendo la misma motherboard este modelo se diferencia de los dos modelos anteriores y a su vez se asemeja en algo. El modelo Generación 9 o G9 incorpora una memoria eMMc soldada a la placa pero ademas también tiene el conector CN6, aun así con este conector esta sin uso y no incorpora la placa de interfaz M.2 que si viene con el modelo G8. Hasta el momento desconozco si este conector funcionaria si se conecta una unidad M.2 como en el modelo G8.

  • Sistema operativo: Windows 10 64bits (sin chequear versión).
  • Tecla Bios: ESC, F10.
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3060, dos núcleos, 1.6 GHz (2,48 Ghz turbo).
  • Vídeo: Intel HD (320 Mhz, impulso 600Mhz).
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla: 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines. Display de control (20811160240019-03).
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.
  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Disco: Memoria eMMC Sandisk SDINADF4-128GB (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2.1 amperes.
  • Motherboard: SF20BA V2.0 + I/O SF20BA V1.0 .
  • Bios EPROM: 8Mb, W25Q64FWSIG (U1).
  • EC EPROM: 2Mb, W25Q16JVSIQ (U11).

» Descargar drivers netbook G9 novena generación


Netbook Conectar Igualdad Generación 7 (G7)

Netbook Conectar Igualdad Generación 10 (G10 – Placa SF20PA2 v1.0): Exteriormente es como los modelos G7, G8 y G9, su principal diferencia es el cambio de motherboard, también otro procesador que ahora es un Celeron N3350, integra como unidad de almacenamiento una memoria eMMC de 128Gb al igual que modelos anteriores, el conector para una interfaz M.2 no esta incluido en la placa y ademas aquí su denominación cambia de CN6 a CN11. Otro cambio notorio es que el chip TPM tal cual se conoce en todos los modelos anteriores en esta placa no esta incluido, por el momento se desconoce si esta integrado en otro encapsulado.

  • Sistema operativo: Windows 10 64bits (sin chequear versión).
  • Tecla Bios: ESC, F10.
  • Tecla Menú Boot: F7.
  • Procesador: Intel Celeron N3350, dos núcleos, 1.1 GHz (2,4 Ghz turbo).
  • Vídeo: HD Intel 500 (200 Mhz, impulso 650Mhz).
  • Memoria RAM: 4Gb, 1600 Mhz, DDR3L, 1.35V.
  • Máximo memoria RAM: 8Gb (según tipo de memoria).
  • Pantalla: 11.6″ Slim, HD 1366 x 768 pixeles, conector eDP 30 pines.
  • Salida de Vídeo: HDMI.
  • Puertos: jack audio TRRS 3.5 mm (micrófono + auricular),  1 USB 2.0, 1 USB 3.0, HDMI.

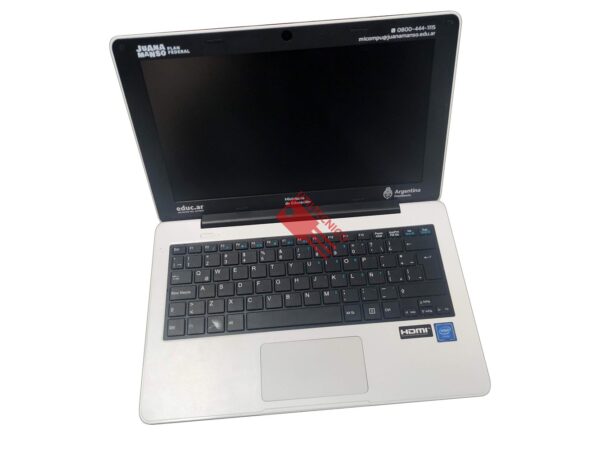

  • Zócalos expansión: Lector MicroSD.
  • WiFi Card: Intel 3165D2W (soldada en placa).
  • Disco: Memoria eMMC Sandisk SDINADF4-128GB (soldada en placa).
  • Batería: 2 celdas. 7.6V 4000 mAh (Modelo EF20-2S4000-B1T2).
  • Batería CMOS: CR2032 (con cable).
  • Alimentación: Cargador 24 Watts, conector 3.5 x 1.35 mm, 12 volts y 2.1 amperes.
  • Motherboard: SF20PA2 V1.0 + I/O SF20BA V1.0.
  • Bios EPROM: 8Mb, W25Q64FWSIQ (U3).
  • EC EPROM: 2Mb, MX25L1606E (U18).

Netbook Conectar Igualdad Samsung NP100

Netbook Conectar Igualdad Samsung NP100: Esta netbook a diferencia de las anteriores no es genérica, solo se encuentra con la marca Samsung, incluso su motherboard es de este mismo fabricante. Tiene una carcasa robusta y no presenta problema de bisagras, la desventaja es que para acceder al disco es necesario quitar la parte inferior. A diferencia de los modelos anteriores, aquí el conector de alimentación es muy propenso a daños, otra falla frecuente es el liberador de la batería, este se sale y los usuarios insertan algún objeto para quitar la batería, esto hace que en muchas ocasiones arranquen varios componentes de la placa del conector de batería que esta justo debajo, estos pueden ser capacitores o bobinas, si lo que se arranca es alguna bobina la batería dejara de cargar.

  • Sistema operativo: Windows 7 de 32 bits y Linux.
  • Tecla Bios: F2.
  • Tecla Menú Boot: F10.
  • Procesador: Intel Atom N2600, dos núcleos, 1.6 GHz. Soldado.
  • Vídeo: Intel GMA 3600. 400Mhz.
  • Almacenamiento: Disco Sata de 250 o 320 Gb.
  • Memoria RAM: 2Gb, 1333 Mhz, DDR3, 1.5V.
  • Máximo memoria RAM: 2.44Gb (según memoria).
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de control  Samsung LTN101NT07-801
  • Salida de Vídeo: VGA y HDMI.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD, conector DTV, VGA, HDMI.
  • Zócalos expansión: 2 PCIe Mini Card (Tipo: Half-Mini Card).
  • Wi-Fi Card: Intel Centrino N105 105BNHMW.
  • Batería: 6 celdas.
  • Batería CMOS: CR2032 (en zócalo).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 30 mm, 19 volts y 2.1 amperes.
  • Motherboard: BA41-01970A PTC.
  • Embebed control: KB3930QF.
  • Controlador Audio: ALC269.
  • Controlador Ethernet: RTL8105E.
  • Bios EPROM: Winbond 25Q16BVSIG (2Mb, 3.3V)
  • Fuentes DC-DC: ISL95837HRZ, BQ24735, TPS51117, TPS54319, TPS51125.

» Descargar drivers netbook Samsung NP100


Netbook Conectar Igualdad Samsung N150: Esta portátil es original de Samsung al igual que su motherboard. Una falla muy común de este modelo es que se rompa el botón de encendido que es del tipo deslizable.

  • Sistema operativo: Windows 7 Starter de 32 bits y Linux.
  • Tecla Bios: F2.
  • Tecla Menú Boot: Escape.
  • Procesador: Intel Atom N450, N455, un núcleo, 1.66Ghz.
  • Vídeo: Intel GMA3150, 400 Mhz.
  • Almacenamiento: Disco Sata de 160 Gb.
  • Memoria RAM: 1Gb, 1066 Mhz, DDR3, 1.5V.
  • Máximo memoria RAM: 2Gb.
  • Pantalla: LED LCD-TFT, 10.1” WSVGA 1024 x 600 pixeles, conector LVDS 40 pines. Display de control Innolux BT101IW03 V.1.
  • Salida de Vídeo: VGA.
  • Puertos: auricular, micrófono,  3 USB 2.0, LAN, Lector SD, VGA.
  • Wi-Fi Card: Atheros ATH-AR5B95.
  • Batería: 6 celdas de Ion de Litio (Li-Ion), 11.1V, 4400mAh, 48Wh.
  • Batería CMOS: CR2032 (con cable y conector).
  • Alimentación: Cargador 40 Watts, conector 5.5 x 30 mm, 19 volts y 2.1 amperes.
  • Motherboard: BA41-01573A Bloomington-DDR3-TPM Rev: MP1.2.
  • Embebed control: SMSC MEC1300-NU.
  • Controlador Audio: ALC269.
  • Controlador Ethernet: Marvell 88E8040-NNB2.
  • Bios EPROM: 2Mb, 25Q16SCP.

Fuentes de consulta:

Modelos de netbooks: www.buenosaires.gob.ar/sarmientoba

Modelos de processador: ark.intel.com, cpu-world.com

Componentes electrónicos: ECS, Vmicro, Unisonic, Singatron Enterprise, Siano, PCI Express M.2 Specification, PCI Express Mini Card Electromechanical Specification Revision 1.2.

Memorias: Wikipedia, ECS.

Displays: Samsung, Hannstar, Infovision Optoelectronics, Innolux.

No Comments

Coloca un comentario

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

Este sitio usa Akismet para reducir el spam. Aprende cómo se procesan los datos de tus comentarios.
