Este artículo proporciona un recurso muy valioso para aquellos interesados en conocer las conexiones del pin de carga de las notebooks HP Pavilion G60 series, en este articulo se uso una placa del modelo HP G60-630US, aunque la información presentada aquí también puede aplicar a otros modelos dentro de la misma serie G60. Esta es la información y diagrama de conexiones en el conector hembra o también conocido como “pin de carga de HP G60” que se encuentra dentro del dispositivo y que se dirige hacia la motherboard.

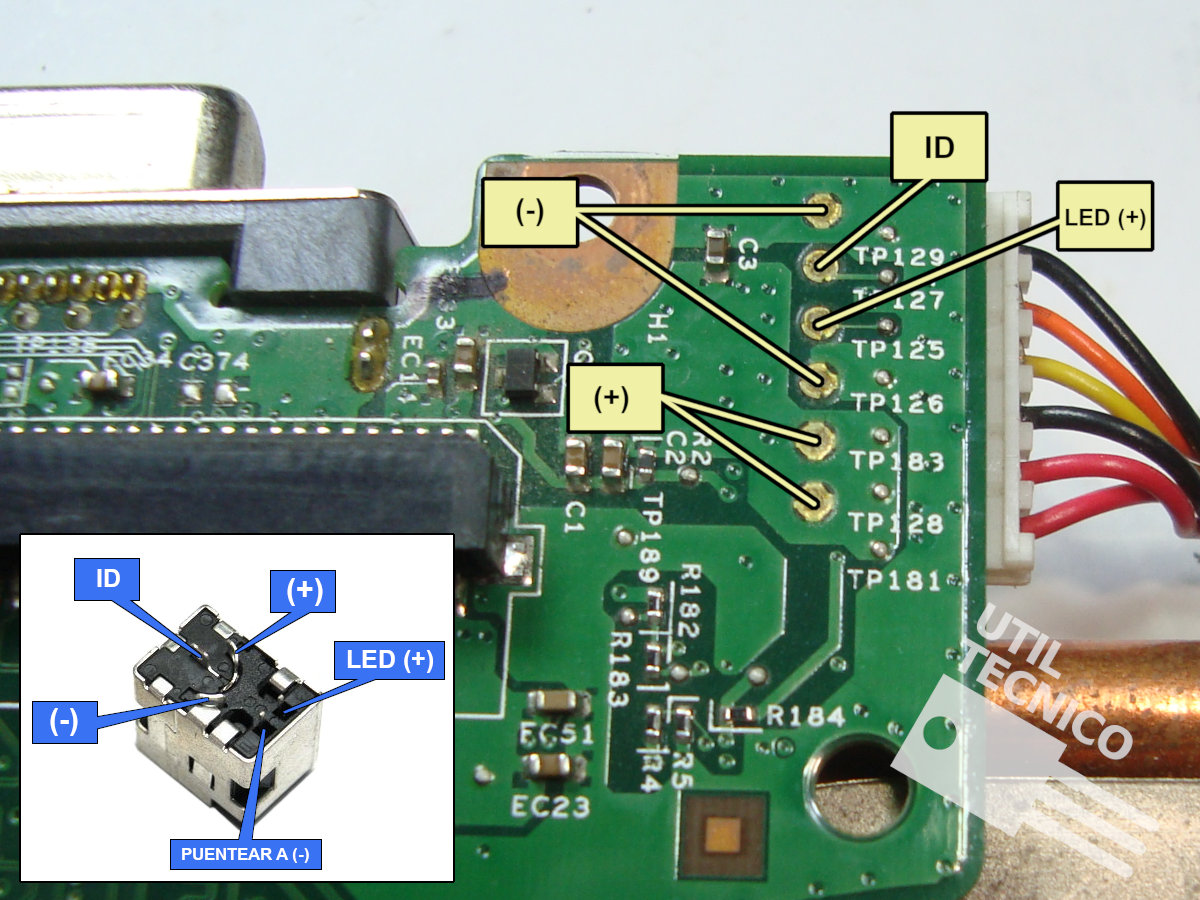

En este diagrama, se detallan tanto las conexiones físicas como los voltajes específicos que pasan por cada uno de los pines del conector, en cuanto a las especificaciones técnicas, es útil mencionar que el conector tiene una configuración que puede variar ligeramente entre diferentes submodelos del G60, pero en general mantiene una estructura estándar. Las líneas + y – son las principales de la alimentación, ID es un voltaje de identificación que usan las HP y que corresponde al pin central que tiene el conector del cargador, LED + es la lineal que dará el voltaje necesario para encender el LED indicador.
