Las motherboard suelen incorporar un mínimo de 2 conectores USB en forma de pines, donde cada uno de los conectores vale por dos puertos USB. En estos conectores podemos enchufar brackets PCI o los puertos USB frontales o laterales del gabinete. Por lo general los cables que enchufaremos a los pines vienen ya armados de una forma tal que no podamos equivocarnos, pero no siempre es así, en ocasiones vienen desarmados y ahí es donde podemos romper algo.
» Si quieres agradecerme haciendo una donación:
🍬 Dona una Golosina en MercadoPago
☕ Cafecito: cafecito.app/utiltecnico
💲 Alias: electro29

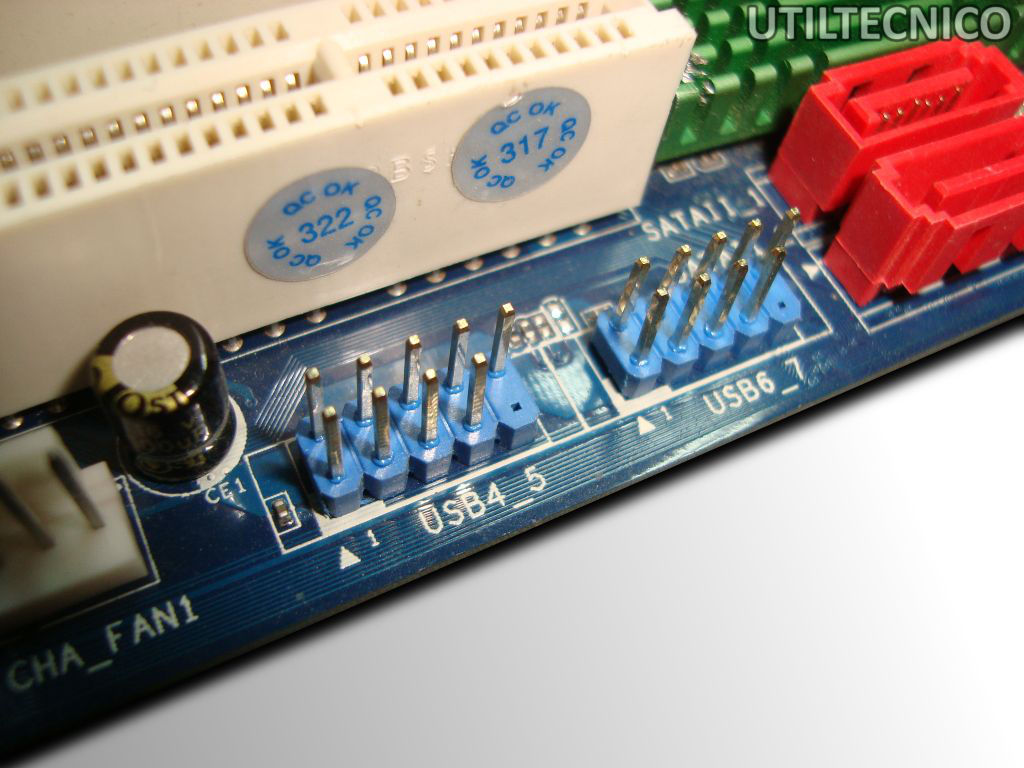

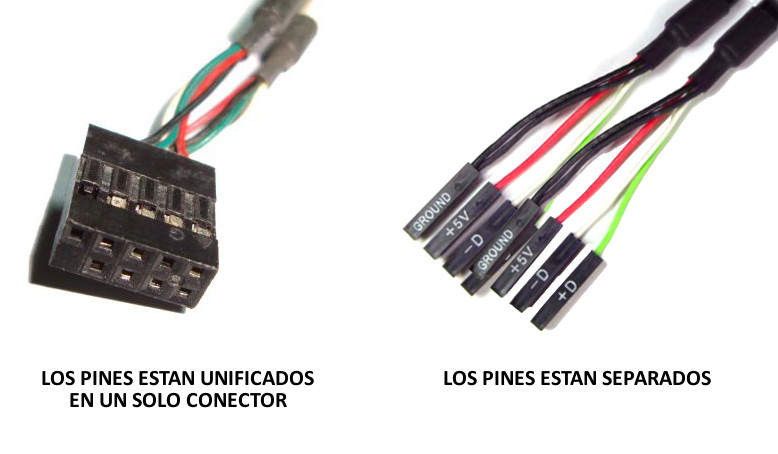

Como podemos ver en la imagen 1, los conectores USB son los de color azul, serigrafiados como USB4_5 y USB6_7. Observaremos que de un lado tenemos cinco pines y del otro solo hay cuatro. Los cables y conectores pueden estar ya armados con un agujero tapado para que no lo conectemos al revés, o bien todos los cables separados. Esta última forma suele venir en gabinetes de computadoras más antiguas, como podemos ver en la imagen 2. Es importante destacar que los conectores USB han evolucionado con el tiempo, ofreciendo diferentes configuraciones y compatibilidades para asegurar una conexión adecuada y eficiente, pero en la mayoría de los casos encontraremos lo que se muestra en este articulo.

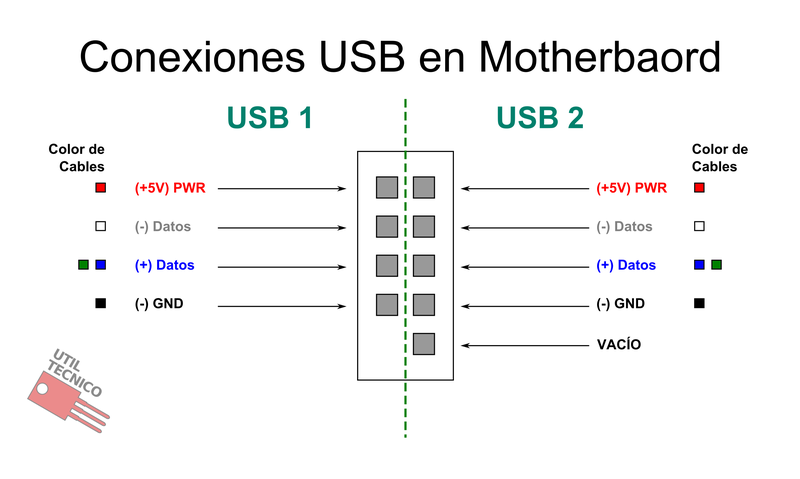

En el siguiente gráfico (Imagen 3) podemos ver un esquema de las conexiones USB al Motherboard para el “Front Panel” o panel frontal y para añadir mas puertos en la parte trasera en una bahía PCI. Esto es muy importante por que si conectamos de forma errónea, podemos quemar lo que enchufemos al puerto USB o incluso dañar la motherboard si lo que enchufamos al puerto USB es un dispositivo con alimentación propia, como un MP3 o teléfono. Siempre es bueno comprobar los puertos USB una vez todo conectado, mediante un multimetro y teniendo en cuenta su PINOUT o con algún instrumento de medición como el que puedes ver aquí.
