Diagrama de Mediciones en Volante Logitech G923 WU0006
Algunas mediciones en el circuito de un volante Logitech que pueden llegar a ser útiles para quien tenga que hacer una reparación en una de estas placas, estas mediciones corresponden a la placa 210-001977 Rev. 007.
» Si quieres agradecerme haciendo una donación:
🍬 Dona una Golosina en MercadoPago
☕ Cafecito: cafecito.app/utiltecnico
💲 Alias: electro29

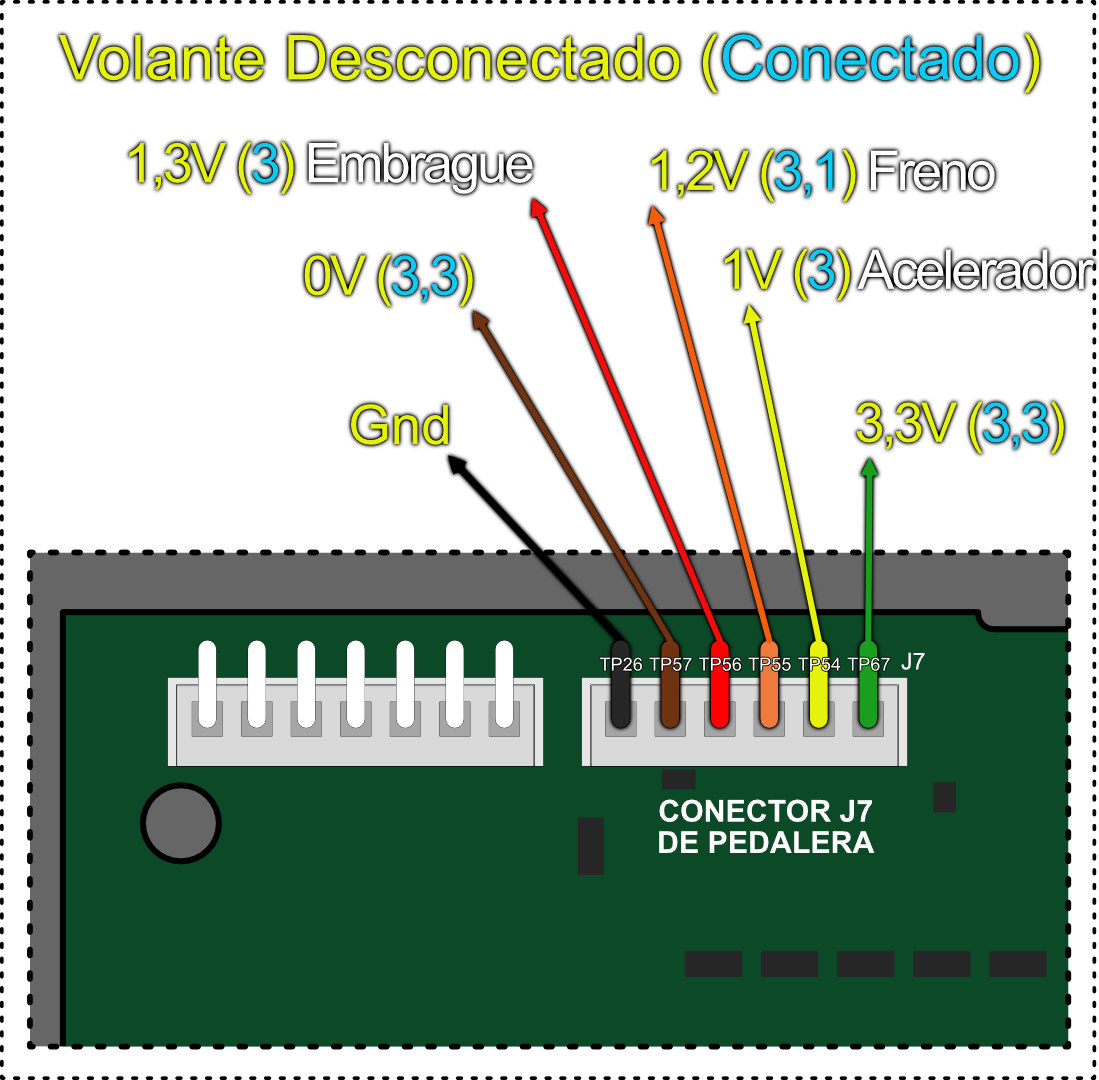

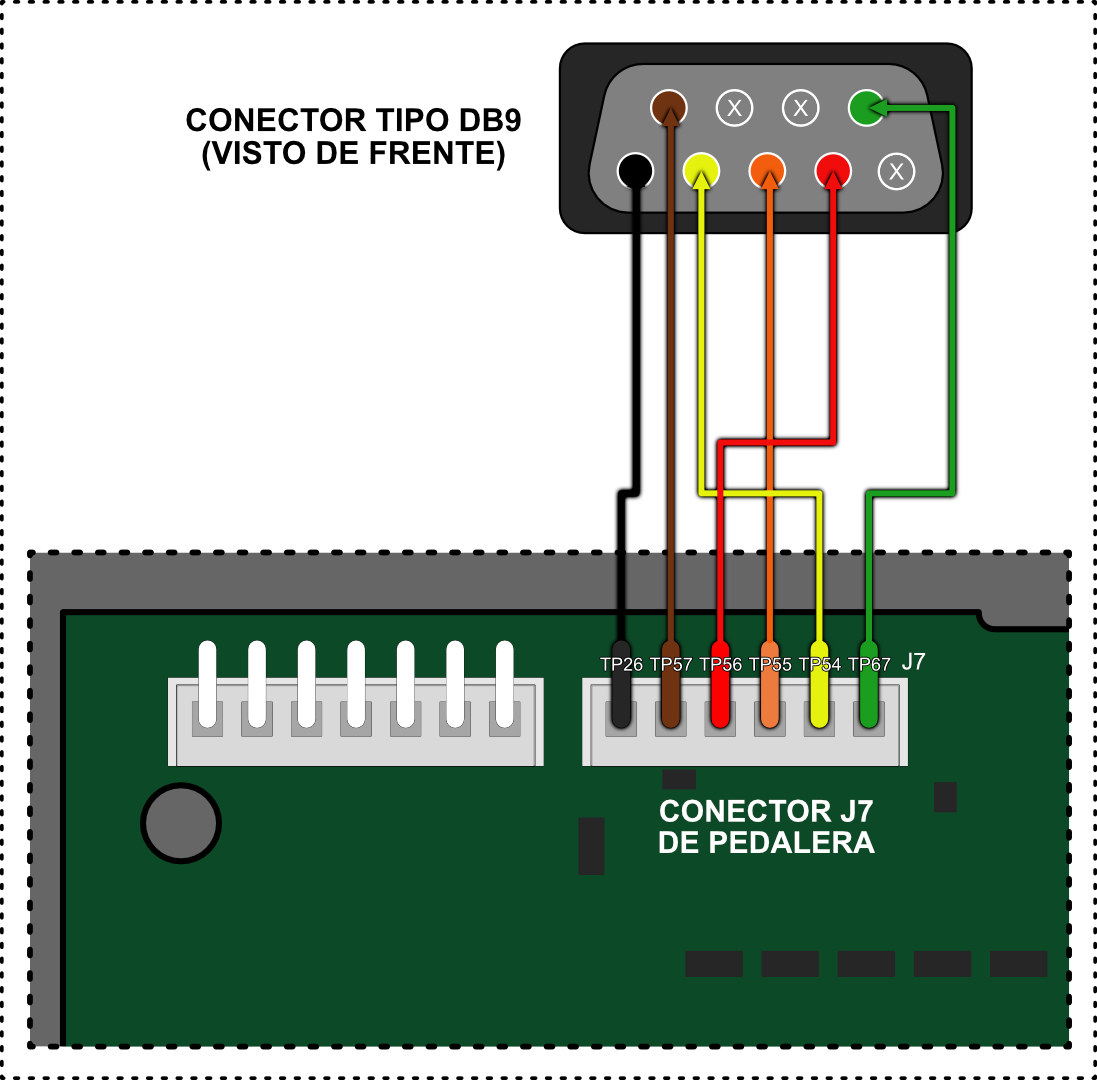

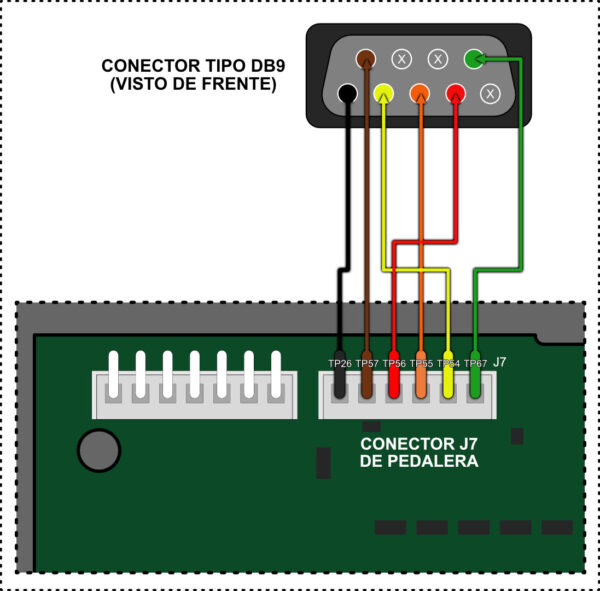

Algunas mediciones en placa Logitech 210-001977 Rev. 007 con controlador STM32L100, estas mediciones son específicamente en el conector de la pedalera. Es importante tener en cuenta que las mediciones están echas con la pedalera conectada y desconectada y ambas mediciones con el volante conectado por USB a la computadora, para comprobar que el volante esta funcionando se puede utilizar el software “Logitech G HUB”.
Para comprobar que la pedalera esta funcionando y que hay envío de señales de datos hacia el volante, se pueden hacer mediciones sobre las líneas del embrague (TP56), freno (TP55) y acelerador (TP54), estas mediciones se hacen mientras se presionan cada uno de los pedales, el voltaje debe variar levemente, si existe esta variación significa que ese pedal esta funcionando y enviando datos.
