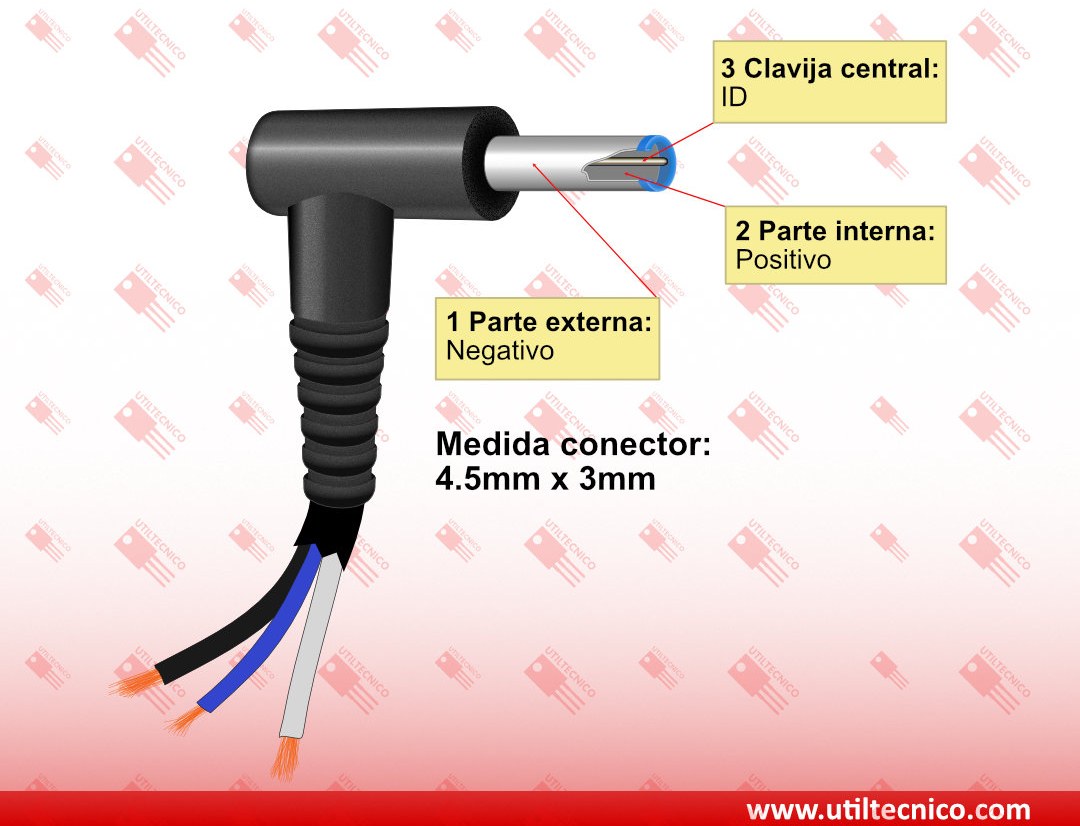

Este detallado diagrama de conexiones está diseñado específicamente para el conector de tres cables de los cargadores de notebooks HP Envy, o aquellos que cuentan con un conector de punta azul y pin fino. El esquema muestra no sólo las conexiones del conector hembra alojado dentro de la carcasa del portátil, sino también las conexiones que se extienden hasta la motherboard, lo cual es crucial para la correcta distribución de la energía desde el cargador hacia el ordenador.
» Si quieres agradecerme haciendo una donación:
🍬 Dona una Golosina en MercadoPago
☕ Cafecito: cafecito.app/utiltecnico
💲 Alias: electro29
Este diagrama es útil si necesitas alimentar directamente a la motherboard o hacer alguna medición en una notebook HP de las modernas que abarcan varios modelos y también conocidas como HP Envy. Este tipo de conector tiene tres cables, el jack (conector hembra) de esta portátil es mas delgado y delicado, por lo que es común que se rompa. Estos gráficos son útiles para realizar las mediciones con multimetro que tengas que hacer a la entrada de cargador o directo en la placa. Es importante que este diagrama solo lo utilices como una guía y no como una certeza para todos los modelos, este diagrama se comprobó con una notebook HP 15-bw010, pero por lo que vi en otras placas las conexiones pueden ser iguales en los modelos HP 15-BWxx 15-BAxx 15-AYxx y otras.

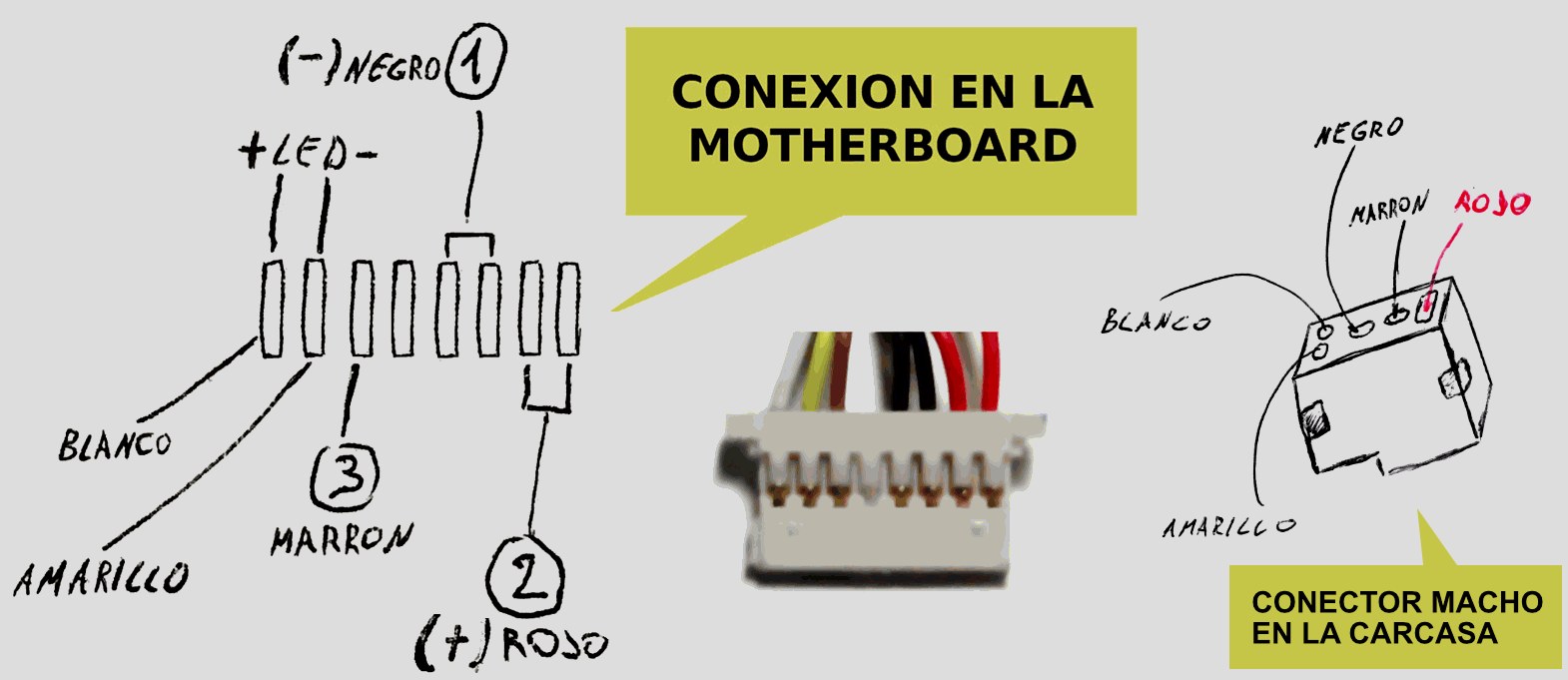

En la imagen de abajo podemos ver el conexionado al conector en la motherboard, donde se aprecia los pines que corresponden a la alimentación del LED de la ficha del conector hembra, los cables de alimentación y el ID que seria el marrón.
Espero que este artículo haya sido de gran ayuda para aquellos que buscan entender mejor las conexiones y las especificaciones técnicas de los cargadores de las notebooks HP Envy y modelos compatibles. Recuerda siempre tomar las precauciones necesarias al trabajar con componentes electrónicos y considera este diagrama como una referencia inicial. Antes de iniciar cualquier reparación, verifica la compatibilidad con tu modelo específico y si tienes dudas déjalo en los comentarios.
