Reparación botón encendido HP Mini 110
En este modelo de netbook nos encontramos con un botón de encendido bastante frágil y también muy difÃcil para conseguir el repuesto, por lo menos en el mercado argentino, para solucionar este problema tuve hubo que improvisar.
El problema en esta netbook HP Mini 110 es un pequeño switch de estado “normalmente abierto” del tipo pulsador, es bastante frecuente que se rompa debido a su pequeño tamaño, si se pudiera conseguir el repuesto la reparación seria muy sencilla. Ya es la tercera vez que me encuentro con este problema, los casos anteriores pude conseguir el repuesto de placas de desguace, en esta ocasión lo solucione poniendo un pulsador bastante común y muy fácil de conseguir, fue necesario construir una pequeña placa donde soldar el pulsador, luego mediante dos cables lo soldé al lugar donde estaba el pulsador.

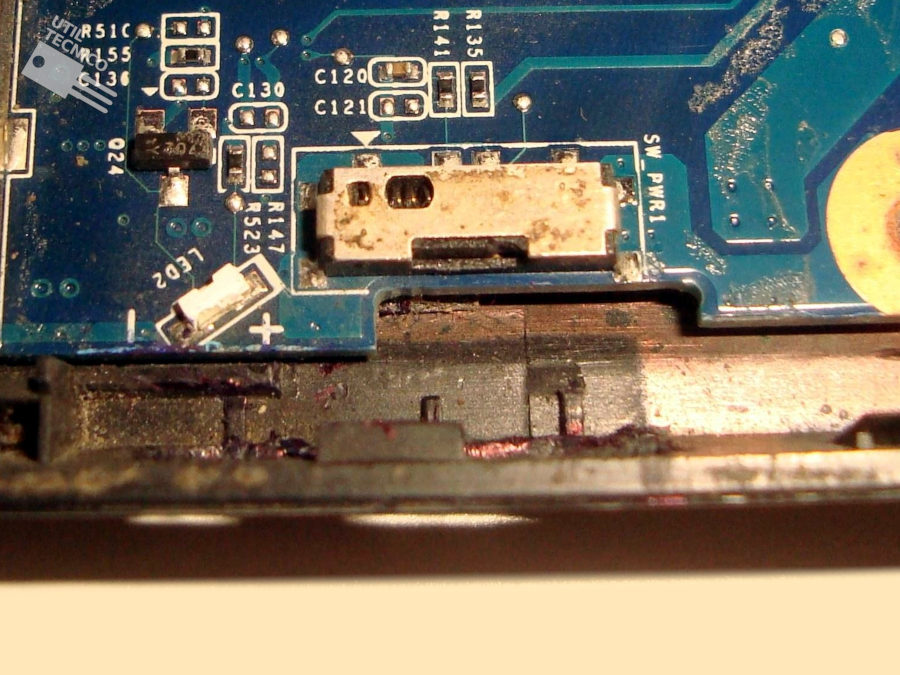

Aquà podemos ver el conector al que le falta la pequeña palanca de plástico, como se ve, es un pulsador de 8 pines, sin embargo están agrupados en dos grupos, es decir que de aqui sacaremos dos cables al pulsador que pondremos.

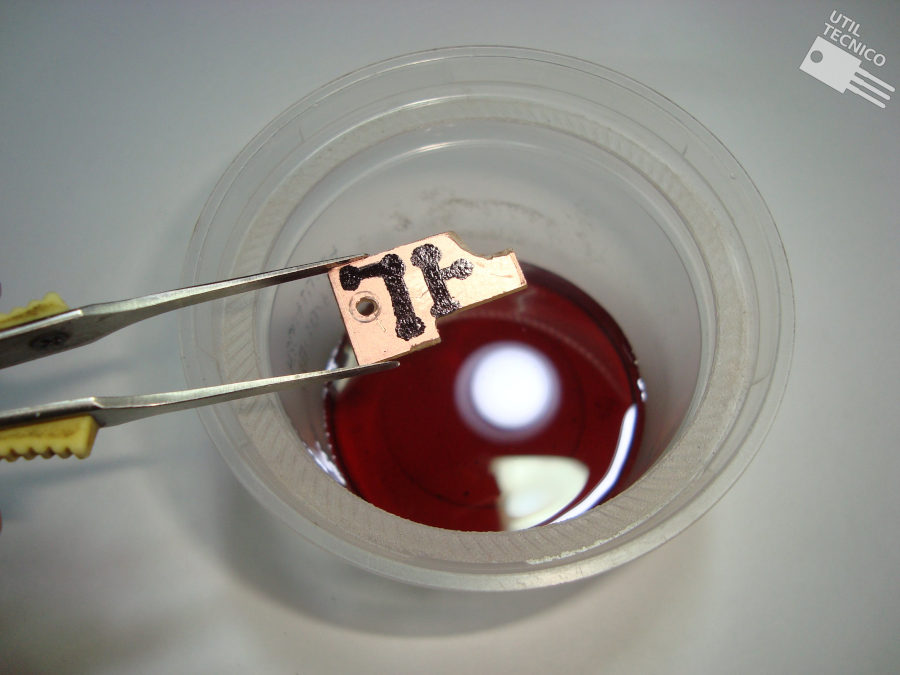

Utilice una pequeña placa virgen para fabricación de circuitos, después de tomar medidas, dibuje las pistas con fibra y lo sumergà en cloruro ferrico. Después de unos 20 minutos el cobre que no estaba pintado se desintegra.

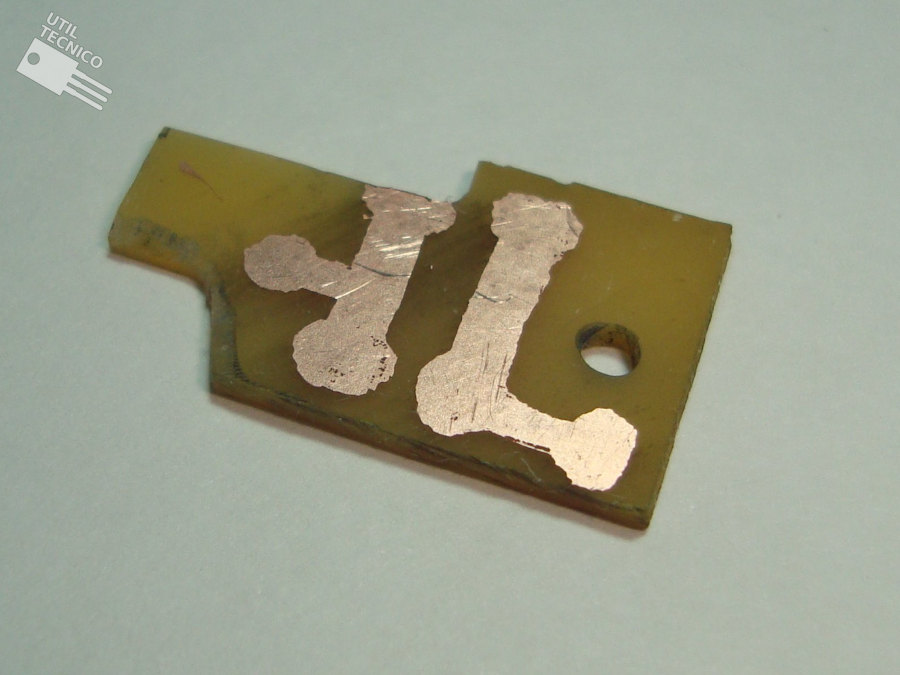

En esta imagen podemos ver como quedo la placa preparada, con las pistas de cobres listas para soldar, es en estas pistas donde se soldaran los cables y el pulsador.

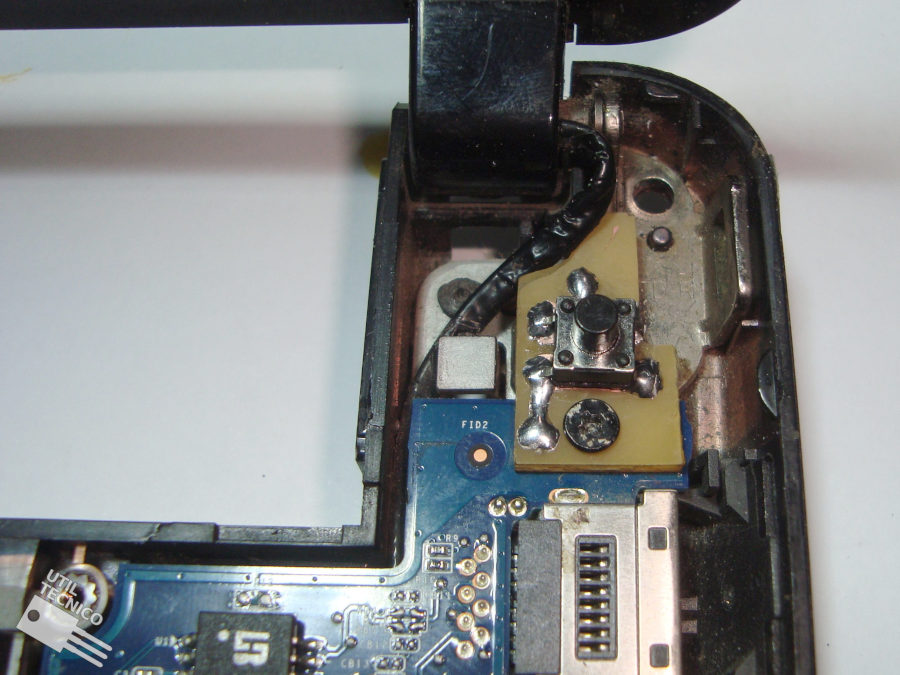

Ya soldado el pulsador atornillamos la placa, ese tornillo ya estaba originalmente en ese lugar, asà que todo lo que hice fue aprovechar el agujero y el lugar.

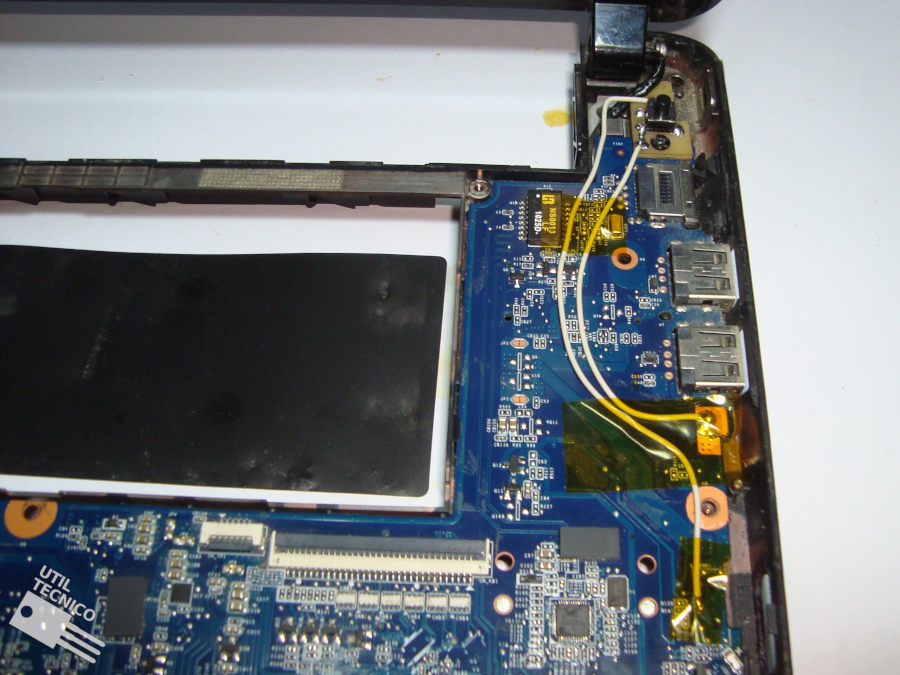

Los cables deben ser muy finos para que la carcasa pueda cerrar correctamente, una vez soldados los fije con cinta capton, pero podemos usar otro tipo de cinta, de tela preferiblemente.

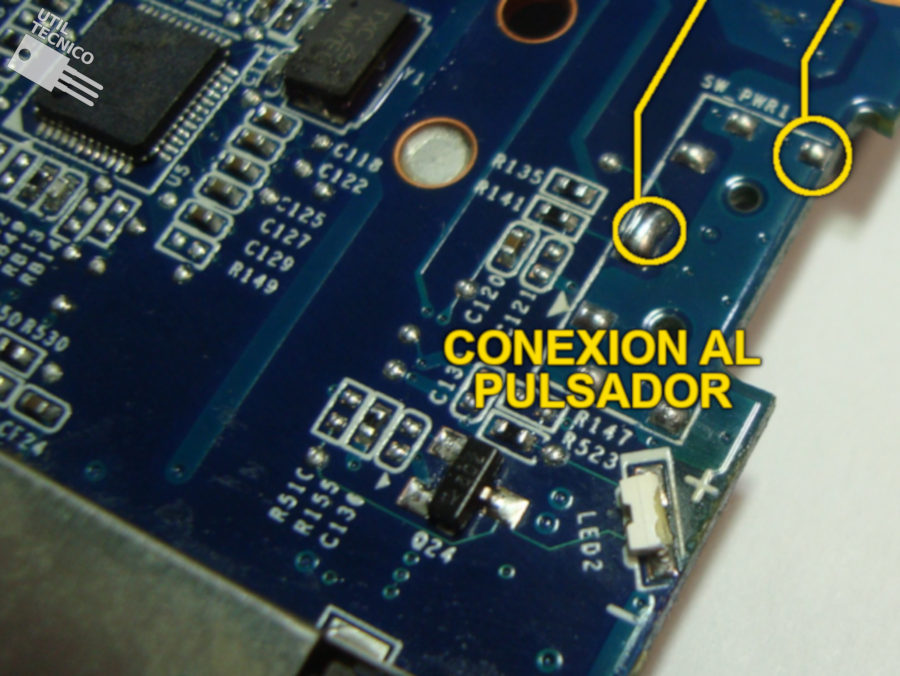

Aquà podemos ver los dos puntos donde vamos a soldar los cables, el lugar de la soldadura es amplio y cómodo, esta parte no representa ningún problema.

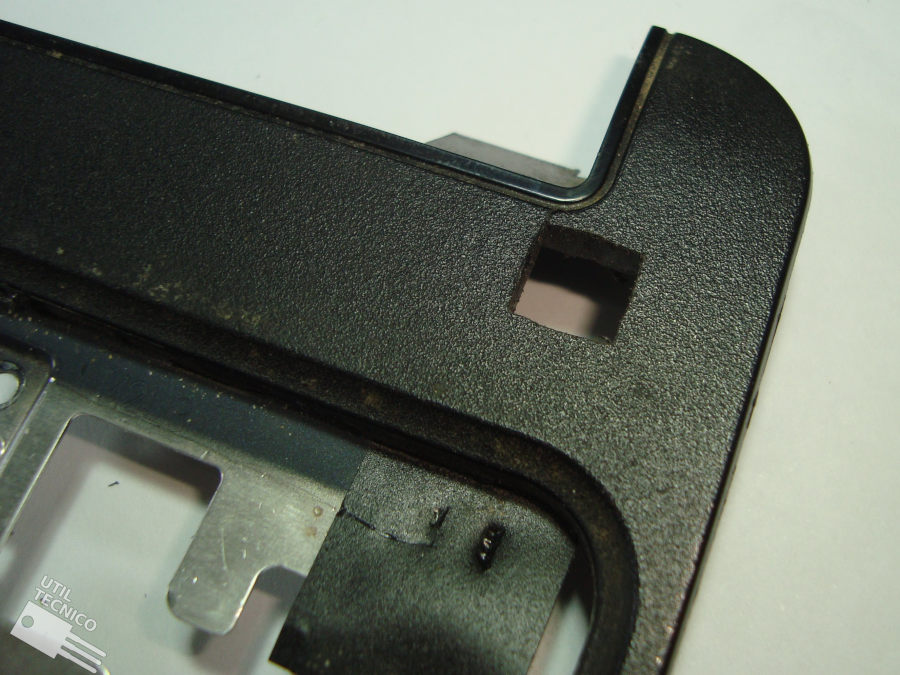

En la carcasa hay que hacer un orificio cuadrado que es donde va a encajar el pulsador, hay que hacerlo bien justo asà una vez cerrada la carcasa el pulsador no se moverá para ningún lado. Este tipo de pulsadores vienen con botones de diferentes largos y es muy económico, asà que es cuestión de probar.

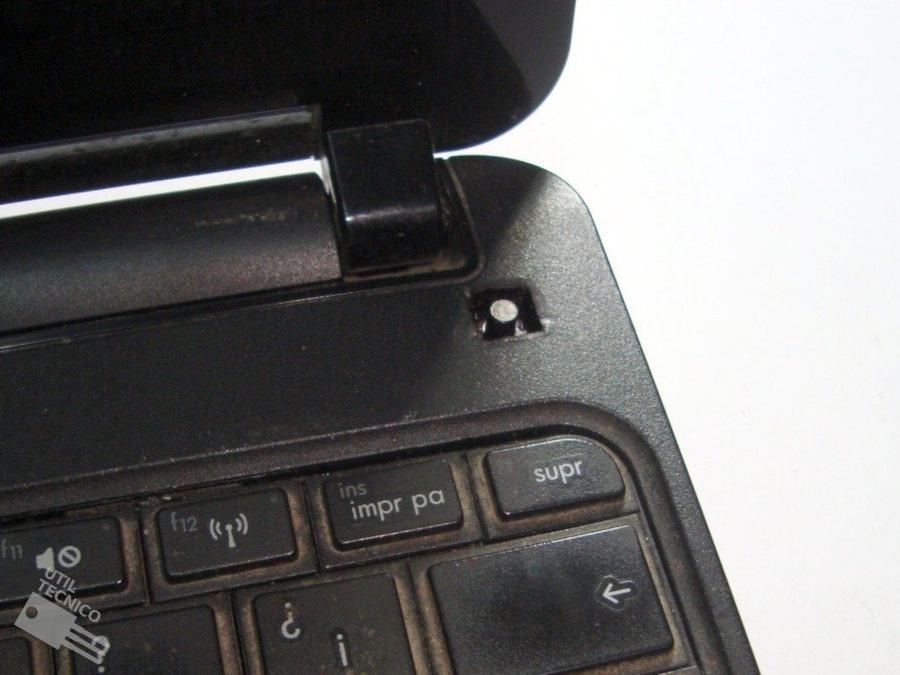

Aquà ya podemos ver el trabajo terminado, quedo bastante bien, lo mas importante es que el nuevo botón es bastante robusto, mucho mas que el original, ademas cuando lo repare lo hice pensando en una posible futura reparación, qui todo es desmontable.
